Плюсы и минусы сборки снегоуборщика из газонокосилки

Насадка на триммер для уборки снега, снегоуборщик своими руками и газонокосилка – два в одном

Каждую зиму, после выпадения первого снега, начинаешь задумываться о покупке снегоуборщика. Механизм, который откидывает снежок за тебя – мечта многих. Цены на подобную технику обычных людей может вогнать в ступор. Проще сделать самостоятельно из имеющегося инструмента. Пускай снег убирает, и делает еще что-то. В статье поговорим о том, как сделать снегоуборщик из триммера своими руками.

«Снегомет» из триммера и мотокосы – принцип его работы

Вариантов изготовления снегоуборщика из мотокосы множество. Остановимся на самом простом способе. Заменим режущий нож ротором. Этот снегоуборщик будет работать как обычная лопата. Только поднимать ее не придется, нужно просто возить по земле. Она будет сгребать снег, и выбрасывать его в сторону.

Материалы и инструменты

Перед нами задача: снегоуборочная машина своими руками из триммера. Одно условие: коса должна быть с прямой штангой и редуктором на конце. Желательно наличие в комплекте многозубового диска, для кошения густой травы. Далее, покупаем пиво, «Балтика» в большой жестяной бочке.

Выпиваем. Получаем главный из материалов – металл. Из инструментов пригодятся дрель, болгарка, сварочный аппарат.

Непьющие люди могут заменить дно бочки на листовой металл, 1,5 мм. Используя сварку изготовить нужные детали.

Пошаговое изготовление деталей и сборка

Приступаем к созданию запчастей. Обрезаем бочку по кругу, на высоте 150 мм от дна. Снизу проделываем дырку, в которою войдет выступающая часть редуктора триммера. Сверлим еще 3 маленьких дырки. Они должны располагаться так, чтобы совпадать с отверстиями для крепления щитка на редукторе.

На боку делаем квадратную прорезь, размерами 100 на 100 мм, для выброса снега.

Верхнюю открытую часть заготовки закрываем, на треть, куском жести. Предварительно убедившись, что щель выброса находится по центру закрытой части.

Делаем ротор. Вырезаем 4 заготовки прямоугольной формы, 250 на 100 мм. Предаем каждой болванке вид лопасти, обрезав один из углов на длинной стороне. Привариваем их к диску триммера крестом. Ротор готов.

Дефлектор, отвечающий за направление выброса снега, также изготовим из остатков бочки. Вырезаем полоску металла шириной 150 мм и длиной 300 мм. Слегка изгибаем заготовку. К ней привариваем боковины, высотой 100 мм, предотвращающие разбрасывание снега на выходе.

Последнее, что нужно сделать – лопатка. Берем кусок металла размерами 300 на 400 мм. Загибаем края. Получаем бортики высотой 20 мм.

• Берем корпус и привариваем к нему дефлектор, в том месте, где прорезь для выброса.
• Снизу закрепляем лопатку.
• Вставляем редуктор триммера в отверстие и крепим болтиками.
• Устанавливаем ротор, как обычный нож мотокосы.

Если данной инструкции вам недостаточно, то вы всегда можете прочитать эту статью, в которой более детально рассматривается процесс сборки лопаты для снегоуборщика своими руками.

Пользоваться этим аппаратом следует на полном газу. Частые нажатия на курок газа приведет к поломке двигателя или сцепления. Некоторые из читателей возможно уже задумались над приобретением качественного и надежного аппарата, который способен будет прослужить долгие годы и если вы являетесь одним из таких людей, то пройдите по ссылке и узнайте о самоходном бензиновом снегоуборщике Патриот.

Более полная информация на приведенных видео:

Шлифовальная машина – снегоуборщик из болгарки

Снегоуборщик из болгарки делается на основе деревянных санок, к которым крепится остальной механизм. В конструкции присутствуют: дефлектор, ротор и его кожух. Спереди крепится лист стали в форме лопаты. Болгарка играет роль привода, и отвечает за вращение лопастей.

Как работает это чудо техники? Оператор толкает сани, сгребая снег впереди себя. Снежок, попав на лопату, поступает к лопастям ротора и отбрасывается в сторону.

Принцип работы данного аппарата очень схож с механическим снегоуборщиком, о котором мы расскажем здесь.

Чем и из чего делать

Для сборки потребуется фанера, толщиной 20 мм, из которой будут сделаны сани и ручка. Листовой металл, 1–1,5 мм, пригодится для изготовления основных частей аппарата и сгребающей лопаты. Металлическая трубка маленькой толщины. Сварочный аппарат полуавтоматического типа. Дрель, лобзик и некоторые ручные инструменты.

Запчасти и сборка

Начнем с изготовления основания. Выпиливаем лобзиком две заготовки размером 610 на 100 мм, один из краев срезаем под 45 градусов. Потребуется два куска фанеры, с размером 370 на 50 мм, для их соединения.

Еще одна деталь, 370 на 100, в которой выпиливается полукруг по размерам корпуса. Полозья готовы, приступаем к созданию ручки

Из того же листа фанеры делаем два бруска шириной 50 мм и длинной под рост оператора.

Учтите, что ручка будет находиться под углом относительно полозьев. Ее длину можно измерить экспериментальным путем.

Прочное крепление рукояти обеспечат еще два бруска – подкоса, аналогичной ширины. Их длина зависит от угла наклона рукояти.

Электрические газонокосилки Stiga придадут вашему участку ухоженный вид за считанные минуты.

В данной статье содержатся полезные советы на тему того, какую бензопилу выбрать.

Перед приобретением трактора Бюлер стоит внимательно ознакомиться с его техническими характеристиками, которые находятся здесь //machinspec.com/selskoxozyajstvennaya/traktor/buhler.html.

Делаем скребок. Лист железа длинной 570 мм и шириной 150 мм. Сгибаем его таким образом, чтобы получилась лопата, с размером основания 370 мм, начальной высотой борта 100 мм и противоположной стороной 570 мм.

Приступим к изготовлению главных деталей. Из металла вырезаем полоску длинной 330 мм и шириной 250 мм. Получившуюся заготовку сворачиваем в кольцо. Закрепляем при помощи точечной сварки. Изготавливаем дно для поучившейся трубы и привариваем его на место.

Теперь нужно проделать 2 отверстия. Одно будет находиться в центре дна. Его диаметр должен ровняться выступающей части крышки редуктора болгарки. Другое отверстие располагается на боку. Его размеры 150 на 200 мм.

Делаем дефлектор, который отвечает за направление выброса. Он состоит из прямоугольной пластины 420 на 150 мм и двух боковых опор треугольной формы. Длинная сторона треугольника 420 мм высота 150 мм. В его основании придется выпилить полукруг для плотного прилегания к корпусу.

Ротор будет выглядеть, как диск с приваренными лопастями. Его диаметр 300 мм. Также потребуется выпилить 4 лопасти в виде прямоугольного треугольника, с высотой 100 мм и размером основания 277 мм. В центре диска сверлим отверстие 23 мм.

Заказать ротор лучше в токарной мастерской. Если будут малейшие ошибки в расчетах, повышенная вибрация быстро испортит редуктор.

Болгарку разбирать не придется. Единственное, что нужно сделать – найти 4 болта. Их диаметр и резьба должны совпадать с отверстиями редуктора шлифовальной машины. Только длина должна быть минимум в два раза больше.

• Собираем основание. Полозья скрепляем между собой при помощи заготовленных брусков. Прикручиваем на саморезы, один посередине, второй у конца со спилом. Используем тот же крепеж для присоединения ручек и подкосов. Сверху прикрепляем металлическую трубу, соединяя обе ручки.
• К ровным концам полозьев закрепляем лопатку. Для увеличения прочности используем болты с гайками.
• Прикрепляем точечной сваркой дефлектор, над боковым отверстием корпуса.
• Присоединяем болгарку к корпусу с помощью удлиненных болтов редуктора. Уместно будет дополнительное крепление. Его делаем из тонких полос металла. Сгибаем в полукольцо, надеваем на инструмент, и привариваем ко дну корпуса.

Все запчасти получившейся снегоуборочной машины следует покрыть краской. Это поможет продлить срок их службы. Как вы могли уже заметить в результате вы получите агрегат внушительных размеров, но если вы обладатель небольшой территории, то лучше сконцентрируйтесь на сборке мини снегоуборщика своими руками, ведь его гораздо легче собрать, а после использования заложить в дальний угол гаража.

Газонокосилка для снега

Установив отвал, легко сделать снегоуборщик из газонокосилки. Но она должна быть самоходной. При этом механизм двигается за счет привода двигателя, а снежок сгребается прикрепленной впереди лопатой. Удобное решение для тех, кто не хочет уродовать свой инструмент. Крупные изменения в конструкцию косилки вноситься не будут.

Самый неудачный механизм для переделки в снегоуборщик – бензиновая газонокосилка. Вал ее двигателя направлен вниз, что существенно снижает варианты конструкции будущего аппарата. Набок такой двигатель положить не удастся, перетечет масло, заклинит движок.

Вал оборудован специальной деталью, которая ломается при превышении нагрузки, защищая двигатель. Другое дело снегоуборщик из культиватора Крот, который можно собрать своими руками лишь прочитав инструкцию на этом сайте.

Необходимые материалы и инструменты, чтоб сделать снегоуборочную машину своими руками

Изготовим отвал из металлического профиля 20 на 20 мм и листа гладкого кровельного железа. Из инструментов потребуются: болгарка, сварочный аппарат, дрель, заклепочник и другие ручные инструменты.

Пошаговое изготовление деталей и сборка самодельного снегоочистителя

Начинаем нарезать профиль. Делаем 2 куска длинной 100 см и 4 по 50 см. Части меньшей длины следует изогнуть, придав форму будущему отвалу. Свариваем полученные части. Длинные куски расположены сверху и снизу вертикально. Пара коротких деталей находится по краям, оставшиеся на равном расстоянии от середины.

Берем лист металла и вырезаем заготовку с шириной 100 см и высотой 50 см.

По контуру, на расстоянии 1 см от края, сверлим отверстия. Прикладываем заготовку к каркасу, сверлим профиль по уже полученным отверстиям. Теперь склепаем части между собой.

Элементы крепления изготавливаем из профиля. Отрезаем две заготовки длиной 20 см и еще пару, 30 см. Разный размеру нужен для того, чтобы сгребаемый снег уходил в сторону. Скрепляем их в виде уголка, с помощью точечной сварки. На расстоянии 3 см от шва, сверлим каждую деталь.

• Привариваем крепеж к раме лопаты.
• Ставим отвал к газонокосилке. В ее корпусе делаем отверстия для крепежных болтов.
• Скрепляем конструкцию.

Перед запуском газонокосилки удалите нож.

Итоги

Есть у этих механизмов положительные и отрицательные качества. Получаем из имеющегося инструмента, с минимальными затратами, машину для уборки снега. Аппарат становится многофункциональным. Но есть и минус. Техника не предназначена для работы зимой, а значит, ее детали быстрее износятся.

Этими приспособлениями легко убирать только рыхлый сухой снег. И как вы могли заметить придётся повозиться прежде чем собрать рабочий агрегат, и некоторые отказываются от затеи собрать собственными руками, но всё равно планируют сэкономить и именно для этих целей была написана статья, в которой мы расскажем о снегоуборщике Хускварна 227, ведь в отличии от своих собратьев данный продукт стоит гораздо меньше.

Из таких же побуждений экономить довольно проста по конструкцие и в сборке своими руками траворезка из стиральной машины.

Плюсы и минусы сборки снегоуборщика из газонокосилки

Современные снегоуборщик выделяются не только выносливостью и проходимостью, но и довольно высокой стоимостью. В связи с этим многие умельцы предпочитают собирать снегоочистительную технику из любых подручных агрегатов. Как нельзя кстати для этого подойдет бытовая газонокосилка. Самоделка из нее получиться довольно маневренной и эффективной на участках, площадью от 5 до 15 соток.

Изготовление снегоочистительной машины на основе газонокосилки имеет ряд преимуществ и недостатков.

К основным плюсам относиться:

• экономия не только на покупке готового снегоуборщика, но и на дальнейшей эксплуатации самоделки;
• возможность использования для создания машины любых подручных материалов, деталей и узлов;
• низкое потребление топлива и моторного масла самоделкой;
• простота в самостоятельном ремонте.

К минусам относиться необходимость сборки снегоуборщика только небольших габаритов. Двигатель от газонокосилки не выделяется высокой мощностью, поэтому он не сможет обеспечить работу крупного по размерам снегоочистителя с мощным габаритным шнеком. Помимо этого нужно помнить, что снегоуборочная машина из газонокосилки не будет оборудована приводом на колеса, поэтому ее придется постоянно толкать в нужном для работы направлении.

Какой двигатель подходит для самодельного снегоочистителя?

При выборе мотора, в первую очередь, нужно определить функции самодельного снегоочистителя. Если он будет использоваться на небольшом участке, рядом с которым есть источник электрического питания, то можно установить на него мотор от электрической газонокосилки. Тем не менее, гораздо более надежным и выносливым будет снегоуборщик с бензиновым ДВС. Его можно использовать не только рядом с домом, но и на проезжей части, стоянках и парковках.

Вторую важную роль играет мощность двигателя. От нее зависит запас крутящего момента и тяговые параметры снегоочистителя. Бытовые газонокосилки оснащены моторами, мощностью от 2 до 4 л. с. Этого будет достаточно для уборки свежевыпавшего сухого снега, а также небольших сугробов на участках, площадью до 15 соток. Если территория больше, то лучше выбрать более мощный мотор от полупрофессиональной газонокосилки.

Подготовка к сборке самоделки

Чтобы сделать снегоочиститель из газонокосилки, в первую очередь, необходимо выбрать и изучить схемы. Чертеж поможет изготовителю на всех этапах сборки, и подскажет когда и как крепить детали в общее устройство снегоуборщика.

Помимо схемы, для сборки снегоуборщика из газонокосилки потребуется подготовить:

• цельный стальной профиль, номинальным сечением 2×2 см;
• кровельное листовое железо;
• болгарка для резки металла;
• электрическая дрель и приспособление для заклепки;
• аппарат для электросварки;
• целая и неповрежденная звездочка от любого мотоцикла советского производства;
• комплект отверток и гаечных ключей.

На поверхностях металлических материалов и деталей не должны присутствовать трещины, деформации и следы коррозии. В противном случае ржавчина довольно быстро распространиться во всем элементам снегоуборщика.

Как сделать снегоуборщик из газонокосилки?

Чтобы собрать снегоуборочную машину, необходимо действовать строго в определенном порядке.

Правильный алгоритм работ выглядит следующим образом:

1. Первый этап заключается в изготовлении прочной м устойчивой рамы. Она должна удерживать на себе двигатель, привод, ковш, шнек выбросной желоб, поэтому для ее изготовления потребуются несколько достаточно толстых кусков профиля. При этом важно не использовать слишком крупные и тяжелые металлические детали, так как двигатель от газонокосилки будет поддаваться повышенной нагрузке, и не сможет эффективно выполнять свои прямые функции. Для сборки рамы потребуются 2 куска профиля, длиной по 100, и 4 куска – длиной по 50 см. При изготовлении рамы их лучше всего приварить, так как болтовые соединения из-за постоянной вибрации со временем потеряют свою надежность;
2. Далее 2 меньших куска потребуется согнуть таким образом, чтобы изначально сформировать из них своеобразный отвал. После этого используемые куски профиля необходимо приварить друг к другу;
3. Затем 2 длинных куска профиля потребуется расположить вертикально, по одному в нижней и верхней части самодельной рамы;
4. После этого 2 оставшихся куска меньшей длины нужно приварить непосредственно к сделанному ранее отвалу;
5. Далее из цельного листа стали потребуется вырезать заготовку, размеры которой должны составлять 1×0,5 м;
6. В полученной заготовке нужно просверлить отверстие, на расстоянии примерно 1 см от контура;
7. Заготовку с проделанными отверстиями потребуется приложить к собранной раме и просверлить отверстия в профиле так, чтобы оба отверстия точно совпадали между собой. Затем оба элемента с отверстиями потребуется склепать;
8. Для изготовления креплений снегоуборщика из хозяйственной газонокосилки также подойдут профили. Для этого нужно предварительно сделать из них по 2 заготовки, длиной по 20 и 30 см соответственно;
9. Далее заготовки потребуется скрепить равномерно между собой при помощи точечной сварки таким образом, чтобы по форме они напоминали уголки. В каждой детали нужно просверлить маленькие отверстия, отступая, при этом, по 3 см от имеющихся швов;
10. Затем на готовой раме необходимо закрепить мотор от газонокосилки. К двигателю нужно подключить цепной привод так, чтобы при движении он не задевал детали рамы самоделки;
11. Чтобы снегоуборщик из газонокосилки было проще использовать, его нужно оборудовать рукояткой. На нее нужно вынести рычаги и переключатели, установив их таким образом, чтобы они располагались ближе к рукам оператора;
12. В конце металлические детали готовой машины потребуется покрасить, чтобы на них не образовалась ржавчина.

Сделать снегоуборщик из газонокосилки своими руками довольно просто, если заранее подготовить все необходимое для работы. Готовая машина будет обладать небольшими габаритами, что позволит ей справиться с расчисткой снега в местах с ограниченным пространством.

Правила обкатки самодельного снегоочистителя

Чтобы самодельный снегоуборщик прослужил как можно дольше без непредвиденных поломок, его владелец должен выполнить его обкатку. Эта процедура выполняется в таком порядке:

1. Вначале нужно заправить снегоуборщик. Для этого подойдет только свежий бензин и качественное моторное масло;
2. После заправки двигатель потребуется завести и дать ему примерно 5–7 минут для прогрева;
3. Далее нужно приступать к уборке снега. До полной выработки первого бака снегоочиститель должен расчищать только легкий свежий снег. Начиная со второй заправки машину можно использовать для уборки сугробов и влажных налипающих масс.

Для продления сроков эксплуатации самодельной машины важно вовремя менять расходные запчасти: фильтра, прокладки, свечу и цепь. Это не даст возрасти нагрузке на основные рабочие органы машины и позволит избежать их преждевременной замены.

Как сделать снегоуборщик и другие самоделки из газонокосилки своими руками

Расчищать тропинки от снежных завалов лучше снегоуборочной машиной, чем лопатой. Но стоимость на такую технику велика, и не каждый может себе позволить ее приобрести. Чтобы сэкономить средства, можно изготовить снегоуборщик из газонокосилки своими руками.

Как сделать снегоуборщик

Снегоуборщики бывают шнековые, роторные и двухступенчатые. Двухступенчатые модели оснащены редуктором, поэтому имеют самую сложную конструкцию. Устройства на основе ротора и шнека являются самыми простыми в изготовлении.

Чтобы изготовить аппарат, понадобятся следующие инструменты и материалы:

• лист железа;
• металлопрофиль — 1 лист сечением 20×20 мм;
• звездочка от мотоцикла;
• дрель и сварочный аппарат.

Снег с дорожек отбрасывается посредством лопаты, которая монтируется впереди конструкции. А передвижение машины происходит благодаря приводу мотора. Снегоуборщик из газонокосилки собирается поэтапно, но нужно учитывать, что отвал должен быть правильно монтирован на механизм.

1. Вначале из профиля вырезают 6 деталей и изготавливают раму. Из них подготавливают 4 трубы длиной по 50 см и 2 трубы — по 1 м.
2. Для создания отвала 2 мелкие детали сгибают и сваривают между собой. Сверху и снизу рамы устанавливают 2 длинных элемента. Затем к отвалу приваривают 2 оставшиеся детали.
3. Из металлопрофиля вырезают деталь 1×0,5 м и на расстоянии 1 см от края проделывают в ней отверстие.
4. Чтобы в раме проделать отверстия под крепления, к ней прикладывают получившуюся заготовку. Просверлив отверстия, две детали соединяют вместе.
5. Из профиля также делают крепежные элементы. Для этого вырезают 4 элемента: 2 по 20 см и 2 по 30 см. Их соединяют точечной сваркой так, чтобы получились уголки. На расстоянии по 3 см от шва в каждом уголке проделывают отверстия.
6. Двигатель монтируют на раму и подключают привод.
7. Снегоуборочную машину оборудуют ручкой. Это облегчит процесс эксплуатации. К ручке подключают рычаг управления, который будет регулировать дроссельную заслонку.

Не стоит проверять работоспособность техники на тяжелых залежавшихся снежных завалах. Вначале машинку тестируют на мягком снеге.

Как сделать измельчитель

Из газонокосилки можно сделать мотокультиватор, который будет измельчать траву, листья и даже ветки. Для этого достаточно установить газонокосилку боком.

1. Чтобы устройство надежно закрепить, его переднюю часть прижимают к устойчивому основанию, а под колеса кладут кирпич.
2. Снизу оборудуют лоток для перемолотой массы. Его изготавливают из гибкого железного листа. Можно использовать фанеру длиной от 1 до 1,5 м.
3. После запуска газонокосилки рукоятку включения закрепляют проволокой.
4. Зеленую массу бросают на лоток и слегка подталкивают ее к ножам. Затем подвигают сам лоток с растительностью.

Как сделать лодочный мотор

Чтобы из резиновой лодки сделать моторную, достаточно в нее вмонтировать двигатель от газонокосилки. Для изготовления понадобится:

• редуктор триммера — 3 л.с. мощностью;
• листовая сталь — 2 мм толщиной;
• струбцина;
• сварочный аппарат, болгарка, дрель;
• крепежные элементы.

Вначале составляют чертежи и схемы всех узлов и деталей, а также планируют поэтапный процесс изготовления двигателя.

Вначале переделывают гнутый вал и делают винт. Затем в двигателе вместо пластмассовой накладки устанавливают переключатель и закрепляют вал.

1. Чтобы переделать изогнутый вал, берут цилиндрическую гайку с нарезкой внутри. Высота гайки должна составлять 2 см. Гайки и болты отвинчивают. Они имеют нестандартную резьбу, поэтому их сохраняют.
2. Затем со штанги снимают гайку и вытаскивают вал. Втулку, расположенную с одной стороны штанги, срезают и вытягивают протектор.
3. Вместо металлической трубы используют дюралевую модель. Ее диаметр должен быть меньше диаметра втулки. Трубу немного растачивают и вставляют в нее бронзовую втулку. По пазу втулку прессуют молотком так, чтобы не испортить ее.
4. Чтобы установить протектор в штангу, его разрезают или обтачивают до нужного диаметра.
5. Гибкий вал заменяют стальным прутом. Его подключают к валу двигателя, затем на вал накручивают винт. Все фиксируют гайкой.
6. Штангу с внутренним валом закрепляют переходниками на двигателе.

Винт изготавливают из дюраля с 2 или 3 лопастями. Понадобится материал шириной около 30 мм и длиной 10 мм. Материал отжигают, затем пассатижами регулируют угол наклона лопастей винта. Он должен составлять около 10 мм.

Самодельный Комбайн: газонокосилка — снегоуборщик на основе дрели

Этот комбайн из дрели можно использовать и зимой и летом: зимой для того, чтобы чистить от снега дорожки, а летом — косить траву!

Этот комбайн можно использовать и зимой и летом: зимой для того, чтобы чистить от снега дорожки, а летом — косить траву. На рисунке представлен зимний вариант.

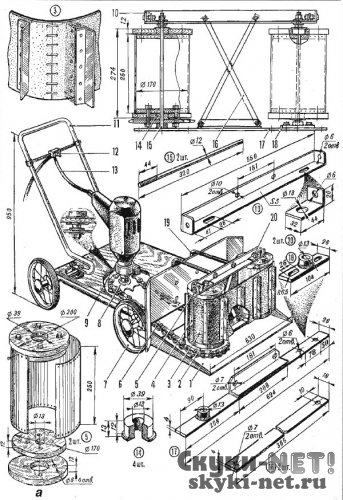

Рис. 1. Комбайн: газонокосилка — снегоуборщик
Летом с комбайна снимают агрегат для уборки снега и на место малой звездочки устанавливают нож, как у газонокосилки.

Снежный комбайн. Комбайн способен убирать не Только свежевыпавший рыхлый снег, но и слежавшиеся сугробы, плотные наметы, а если позволяет мощность электродвигателя, то и крепкий наст — схваченный морозом мокрый снег. Устроен комбайн просто (рис. 1). Тележка с электрическим приводом и навесной снегоочистительный агрегат, состоящий из двух барабанов, связанных между собой рамой и транспортерной лентой с зацепами, скреперный нож со щитом, кронштейны – вот его основные узлы.

Ходовая часть. Тележку 7 можно собрать из труб, уголков, фанеры и колес от детских колясок или велосипедов. Примерные размеры ее: 800 х 400 мм. Можно использовать ходовую часть отслужившей свое детской коляски. Сначала укрепите на тележке толстую фанеру, а потом и ручку 11, согнутую из трубы диаметром 18—20 мм – ходовая часть готова.

Главный узел — рабочий орган. Он собран из барабанов 5, осей 75, втулок 14, транспортерной ленты 3 с уголками-зацепами 4, рамы (детали 10, 16, 17, 18, 20), кронштейнов 19 и скреперного ножа 1.

В качестве корпуса барабанов 5 (рис. 1, а) можно использовать большие жестяные банки, например, из-под томатной пасты, вырезав в них крышку и днище и установив вместо них две пары деревянных кругов. Если таких банок нет, то из фанеры толщиной 12 мм или широкой доски вырежьте восемь дисков: четыре внешних диаметром 200 мм, четыре внутренних диаметром 170 мм. Скрепите их попарно шурупами или болтами М5. К нижним дискам одного из барабанов прикрепите теми же болтами большую (педальную) велосипедную звездочку 2, предварительно вставив в них втулку 14. От листа кровельного железа отрежьте полосу шириной 250 мм и длиной, равной окружности внутреннего диска: к нему на гвоздях или шурупах эту полосу и будете крепить. Сверху вставьте в барабан еще одну втулку 14. Второй барабан собирают так же, как и первый, но без звездочки.

Барабаны устанавливают на раме, которую собирают из верхней поперечной балки 10, нижней опорной планки 77с подпяточными втулками и уголком для соединительной крестовины 16.

Балку изготовьте из дюралюминиевого или стального уголка сечением 35 х 35 мм. Укоротите концевые части боковой полки уголка на 35 мм, в нижней полке выгните торцовые площадки под натяжные болты М5. Затем проделайте в уголке пазы размером под диаметр 13 мм и длиной 26 мм. Пазы нужны для того, чтобы можно было натягивать транспортерную ленту. Для этой же цели нижнюю втулку ведомого барабана устанавливают на планке 15 подвижно, а на верхние концы осей барабанов крепят натяжные уголки 20. К торцовым площадкам поперечной балки уголки 20 натягивают винтами М5 х 65 мм.

Транспортерная лента 3 соединяет барабаны. Для нее вам потребуется резинотканевая полоса и дюралюминиевые уголки 4 сечением 25 х 25 мм. К ленте их присоединяют заклепками с плоской головкой и шайбами. Стык ленты можно сшить капроновой толстой ниткой или соединить металлическими скрепками, выгнутыми из стальной проволоки диаметром 1,5—2 мм.

Следующий немаловажный узел -скреперный нож 1. Его можно согнуть из дюралюминиевого листа толщиной 1,5-2 мм. К нижней поверхности скреперного ножа, на расстоянии 250 мм от линии продольного сгиба, приклепывают опорную планку. Габаритные размеры его зависят от размеров готового рабочего органа. Поэтому к изготовлению ножа приступайте после того, как барабаны будут окончательно собраны на раме.

И, наконец, последние детали -кронштейны 19, на них навешивают рабочий орган комбайна. Их можно изготовить из дюралюминиевого или стального уголка сечением 30×30 мм или согнуть из стального прутка диаметром 12 мм. Сгибайте и отпиливайте заготовки по месту, после установки электродвигателя и предварительной сборки рабочего органа.

В качестве привода на комбайне использована мощная электродрель 9 с длинным кабелем 13 и выключателем 12. Как ее устанавливают, показано на рисунке общего вида.

В качестве ведущей шестерни использована велосипедная звездочка 8 от заднего колеса. С ведомой звездочкой 2 ее соединяют укороченной велосипедной цепью 6. Для этого в щитке по месту проделывают соответствующее отверстие. Цепь укорачивайте с таким расчетом, чтобы она слегка натягивалась при установке барабана.

Сборка. Сначала к скреперному ножу 1 приклепайте опорную планку 17. К утолку планки приверните крестовины 16. Во втулки вставьте оси 15, наденьте на них барабаны 5. Сверху на оси установите втулки или несколько толстых шайб. На звездочку 2 ведущего барабана накиньте цепь 6. Затем на барабаны наденьте уже сшитую ленту 3. Верхние концы осей 15 вставьте в пазы поперечной балки 10, установите уголки 20 и закрепите оси на балке гайками (пока неокончательно). Потом закрепите верхние концы крестовины 16 на балке 10.

К щитку скреперного ножа 1 приверните кронштейны 19, на отогнутые концы (длина их примерно 200-250 мм) приверните гайками раму с барабанами. Затем укрепите на тележке 7 электродрель 9 со звездочкой 8. Накиньте на звездочки цепь и опытным путем определите место крепления отогнутых нижних концов кронштейнов 19. Устанавливайте их так, чтобы после сборки скреперный нож 1 слегка касался поверхности земли. Натяжными болтами и смещением подвижной планки 18 отрегулируйте натяжение транспортерной ленты 3. После этого можете окончательно затягивать все гайки.
