Гусеничный трактор ДТ-75 и ДТ-54 их преимущества

Гусеничные тракторы – испытанные помощники

Человечеству никогда не удавалось угнаться за модой. Это бессмысленно.

Техника постоянно обновляется и в историю уходят более старые аналоги техники.

Однако гусеничные тракторы ДТ — никогда не выйдут из моды и всегда актуальны в сельском хозяйстве.

Гусеничный трактор ДТ-75

Для работ в агропромышленном комплексе трактор (на посевных работах, пахоте зяби, при бороновании и культивации, уборке, снегозадержании, лущении стерни и пр.) применяется в комплексе с прицепной сельскохозяйственной техникой – полунавесной, прицепной и навесной. При работе на строительстве трактор агрегатируется с таким бульдозерным оборудованием, как универсальный отвал с гидроперекосом, поворотным или прямым отвалом.

Кроме того, существует и болотоходная (торфяная) модель данного трактора. ДТ-75 хорошо работает при небольшой (до 20 градусов) крутизне склонов.

Про гусеничные самоделки можно почитать на нашем сайте.

Обзор гусеничного трактора Челленджер здесь.

Общие характеристики

Это пахотный гусеничный трактор общего назначения, третьего тягового класса.

Различают следующие марки трактора ДТ-75, в зависимости от двигателя:

  • ДТ-75 Н – модификация с двигателем СМД-18 Н;
  • ДТ-75 РМ – с двигателем марки РМ-120;
  • ДТ – 75 Д – модификация с двигателем А-41;
  • ДТ-75 ДМ — с двигателем Д-245.25.

Краткий экскурс в историю

Гусеничные трактора ДТ-75 начали выпускаться в 1963 году на Волгоградском тракторном заводе, а с 1968 года к их выпуску присоединился и тракторный завод в Павлодаре. Их серийное производство шло до девяностых годов прошлого века, потом оно значительно сократилось.

Преимущества трактора ДТ-75

Модель имеет дизельный четырехтактный двигатель, мотор приводится в работу электростартером, входящим в состав пускового агрегата. Трактор пашет почву агрегатируемым к нему пятикорпусным плугом. Для работы на тяжелых почвах используется навесной четырехкорпусный плуг. Трактор обладает низким удельным давлением на почву, гусеницы его не буксуют, повышая тем самым проходимость.

Конструктивные особенности гусеничного трактора

Сварная рама трактора — из продольных лонжеронов с прямоугольным сечением. Трактор имеет двухдисковую муфту сцепления.

Задний мост трактора размещен в одном корпусе с коробкой передач. Надежное торможение осуществляется при помощи ленточных тормозов в одноступенчатых планетарных механизмах поворота. При этом усилия на рычаги управления поворотами снижено.

Ходовую часть трактора составляют две гусеничные цепи, четыре каретки подвески, направляющие и ведущие колеса, ролики с резиновыми бандажами. Кабина трактора герметизирована, на рессорах, закрытого типа, изготовлена из цельного металла. Вентиляционная установка очищает, увлажняет и охлаждает воздух, подает его в кабину, когда двери и окна ее закрыты. Сидение в кабине можно регулировать в зависимости от роста и веса механизатора.

Для работы в холодное время года там установлен отопитель — калорифер. На тракторе можно работать при любой погоде. Чтобы у механизатора был лучший обзор, кабину трактора сместили в правую сторону от оси. На левой стороне — вместительный топливный бак. Стекла кабины омываются и очищаются омывателем переднего стекла, а так же передним и задним стеклоочистителями.

Трактор ДТ-54 — рекордсмен по времени производства и эксплуатации

В тракторном ассортименте отечественного производства многие машины, снятые с конвейера, до настоящего времени пользуются известностью и уважением. Сказанное в полной мере относится к легендарным тракторам популярной марки ДТ-54.

Разработанный на основе передовых технических решений, гусеничный трактор с широкими возможностями применения лидирует в рейтинге машин, которые во второй половине прошлого века характеризовались широкой известностью и стабильно высоким потребительским спросом.

  • Трактор-легенда ДТ-54 был создан на теоретической и практической базе предыдущей машины марки АСХТЗ-НАТИ. Первый экземпляр 54-й модели сошел с конвейера СТХ в 1949-году.
  • Данная модель стала на шаг вперед по сравнению с прототипами, благодаря безупречным для своего времени тягово-сцепным характеристикам, простой, доступной для самостоятельного обслуживания и ремонта конструкции, экономичному расходу ГСМ.
  • Одновременно выпуск этой машины был налажен на ХТЗ, затем на Алтайском тракторном заводе. До 1979-го года общее количество сошедших с конвейеров тракторов превысило миллионный рубеж.
Читать еще:  Минитрактор Файтер Т-15: отзывы владельцев

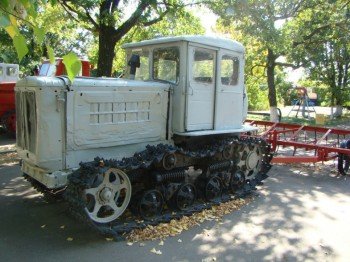

Фото: трактор ДТ-54

Универсальные технические параметры ДТ-54 определяют возможность его применения с навесными и прицепными агрегатами с тяговым усилием на крюке трактора до 2,5 тонны.

Конструкция рамы позволяет использовать трактор в комплекте с неповоротным бульдозерным отвалом с гидравлическим или тросовым управлением. В последнем варианте, для привода лебедки используется механизм отбора мощности.

Конструкционные особенности

Машина разработана по стандартной схеме для тракторов с гусеничной ходовой частью, с передним размещением силового агрегата и приводом ведущих звездочек от полуосей заднего моста. В более поздних сериях объем моста был разделен на три части. Центральный отсек — был отведен под размещение главной передачи, боковые — для установки бортовых фрикционов поворота.

  • Жесткая швеллерная рама с поперечными балками служит основанием для крепления левой и правой ходовых тележек, содержащих в своей конструкции каретки, ведущие звездочки гусеничной ленты, направляющие колеса с резьбовыми натяжными устройствами, опорные катки и поддерживающие ролики.
  • В передней части рамы расположены торсионные амортизаторы, компенсирующие толчки при движении тракторного агрегата по пересеченной местности.

На основе базового трактора было разработано несколько версий разного назначения, в том числе с гидравлическими системами раздельно-агрегатной конфигурации, с выносными исполнительными цилиндрами.

Опыт производства и эксплуатации 54-й модели оказал неоценимую помощь при создании более совершенных тракторов ДТ-75, Т-74 и Т-75. Благодаря внешнему дизайну, трактор ДТ-54 неоднократно снимался в отечественных фильмах, служил моделью для детских игрушек.

Трактор ДТ-54: технические характеристики, фото

Во времена Советского Союза сельскохозяйственной технике уделялось особое, можно даже сказать, очень пристальное внимание. Ее производство шло по всей стране в большом количестве. Одним из настоящих титанов отечественного машиностроения является агрегат с индексом ДТ 54 – трактор-легенда, который и по сей день без проблем выполняет возложенные на него функции, хотя серийное производство его давно окончено. О нем мы и расскажем подробно в статье.

Общая информация

Трактор ДТ-54, фото которого приведено ниже, входят в класс гусеничного транспорта. Машина была разработана и служит для уборки посевов сельскохозяйственных культур, проведения пахотных и иных операций, связанных с возделыванием земли. Указанный транспорт без труда агрегатируется с плугом или прицепными машинами, агрегатами для культивирования почвы, оборудованием для кошения травы, оборудованием для боронирования, рассадочными приспособлениями, устройствами для посадки деревьев, приборами для полива и внесения удобрений.

Трактор ДТ-54 производился на трех достаточно крупных машиностроительных отечественных предприятиях. В период 1949 – 1963 гг. машина выпускалась Сталинградским заводом, в 1949–1961 гг. – Харьковским заводом, в 1952 – 1979 гг. – Алтайским заводом. Всего же за свою историю выпуска трактора было создано 957900 единиц. В наше время производство машины уже давно не осуществляется.

ДТ-54 пришёл на смену трактору АСХТЗ-НАТИ, который, в свою очередь, выпускался с 1937 года. В отличие от своего прародителя новый агрегат уже имел дизельный мотор, а не керосиновый агрегат. Кабина стала полностью закрытой, в то время как АСХТЗ-НАТИ имел полузакрытую кабину. Также множество технических решений значительно поспособствовали улучшению характеристик трактора.

Модификации трактора

Трактор ДТ-54 сходил с конвейера в таких вариантах:

  • ДТ-54А-С1 – модель оборудовалась раздельной агрегатной гидравлической системой навесного типа и механизмом, дающим возможность закреплять орудия труда.
  • ДТ-54А-С2 – машина выпускалась со всеми агрегатами навесного исполнения, за исключением главного цилиндра и механизма, удерживающего вспомогательные орудия.
  • ДТ-54А-СЗ.
  • ДТ-54А-С4 – навесная система машины была полностью аналогична трактору ДТ-54А-С1, но отсутствовали выносные цилиндры. Именно этот вариант рекомендовали к использованию во всех областях Советского Союза.

Наследие

Стоит заметить, что даже после того, как ДТ-54 перестали выпускать, трактор все же не прекратил свое существование. На его основе были разработаны такие известные модели, как Т-74, Т-75, ДТ-75. О степени популярности ДТ-54 можно легко судить, посмотрев многие советские фильмы. Трактор был участником съемок таких кинокартин: «Иван Бровкин на целине», «Дело было в Пенькове», «Первый эшелон», «Калина красная», «Первый парень».

Также трактор был установлен в качестве памятника во многих городах и селах России. Стоит транспортное средство на постаменте и во дворе Азово-Черноморской государственной аграрной академии. А в 1958 году Государственный банк республики Вьетнам принял решение поместить изображение машины на аверсе купюры номиналом 5 донгов.

Читать еще:  Обзор промышленного измельчителя отходов от Europarts

Параметры

Трактор ДТ- 54, технические характеристики которого приведены в статье, является достаточно мощной машиной. Его основные показатели таковы:

  • Конструктивная масса – 5400 кг.
  • Длина с прицепом – 3660 мм.
  • Высота – 2300 мм.
  • Ширина – 1865 мм.
  • Клиренс – 260 мм.
  • Расстояние между осевыми линиями середины гусениц – 1435 мм.
  • Показатель удельного давления на грунт – 0,41 кгс/см 2 .
  • Количество передач вперед – 5.
  • Число передач назад – 1.
  • Скорость перемещения вперёд – 3,59–7,9 км/ч.
  • Скорость езды назад – 2,43 км/ч.
  • Марка мотора – Д-54.
  • Емкость бака для горючего – 185 литров.
  • Расход топлива – 205 грамм на одну лошадиную силу мощности двигателя.

Силовая установка ДТ-54

Двигатель трактора ДТ-54 получил мощность 54 лошадиные силы. При этом мотор является бескомпрессорным, четырехтактным, дизельным, оснащенным вихревыми камерами. Максимальный крутящий момент — в пределах 35 кГм. Вес двигателя равен 1100 кг. Крепился он на раму трактора с помощью трех опор, две из которых являлись шарнирными. Такое выполнение опор позволяло компенсировать возникающие перекосы рамы машины во время ее движения и исключить поломку консолей.

Бак для топлива в модели трактора ДТ-54 расположен непосредственно за кабиной. Ёмкость оборудовалась мерной линейкой. Горючее из бака, пройдя два фильтра, попадало в топливный насос. При этом первый фильтр имел сменные патроны, а второй был металлическим, ленточным. Требуемый напор топлива поддерживался подкачивающей помпой.

Количество топлива, которое поступало в цилиндры двигателя, регулировалось в зависимости от выбранного режима с помощью специального регулятора с корректором. А режим работы выбирался с помощью акселератора, оборудованного храповым механизмом. Вал регулятора начинал свое движение за счет шестеренчатой передачи.

Воздух в цилиндры проникал через воздухоочиститель. Очистка происходила в пылеуловителе центробежного типа, масляном пылеуловителе и сетчатом влажном фильтре.

Отдельно остановимся на фильтрации масла. Ранние модели трактора были укомплектованы системой двойной фильтрации. А вот уже более позднее машины оснащались тройной системой очистки. Масло очищалось в полостях шатунных шеек, непосредственно в центрифуге и в металлическом ленточном фильтре. Дизельное масло охлаждалось в радиаторе трубчатого типа. При этом двигатель охлаждался принудительно и водой.

Сам же дизель запускался от бензинового мотора ПД-10. Как только основная силовая установка приводилась в действие, вспомогательный пусковой мотор сразу же автоматически отключался. Для регистрации количества отработанных моточасов двигатель имел счетчик.

Особенности устройства

Трактор ДТ-54 укомплектовывался пятискоростной коробкой переключения передач. Кроме того, в наличии был ходоуменьшитель, имеющий пару диапазонов, которые, в свою очередь, обеспечивали передвижение транспортного средства на 10-ти более замедленных скоростях.

Повороты и муфты управлялись раздельно, а это, в свою очередь, значительно упрощало задачу управления трактором. При этом и муфты, и тормоза удобно регулировались, что значительно повысило их срок эксплуатации. Отметим, что до 1956 года раздельного управления не существовало как такового вовсе.

Машина имела ленточные тормоза двухстороннего действия. Специальные накладки предохраняли от трения гусеницы и картер передачи.

Машина имела сигнализацию в виде сирены на выхлопной трубе и бачок для питьевой воды емкостью 2,5 литра. В некоторых моделях устанавливали отопитель.

Раму трактора изготавливали из двух балок швеллерного типа с передним брусом и поперечинами. На каждой стороне использовались две подрессоренные каретки, оборудованные балансирами, опорными катками и цилиндрическими пружинами.

Кабина

Инженеры создали двухместную кабину закрытого типа, в который имелось мягкое сидение, органы управления и щиток приборов. А после того, как был совершён переход на раздельное управление тормозной системой и бортовыми фрикционами, внутри кабины стали монтировать две тормозные педали – левую и правую.

Передовые решения

Характеристика трактора ДТ-54 будет неполной, если не указать на его технические особенности, которые на момент его производства были действительно передовыми. Так, в частности, в машине применили центробежный тип очистки масла с использованием для этого полостей шеек коленчатого вала. Такой подход позволил существенно увеличить срок безаварийной эксплуатации силовой установки. На самом же двигателе монтировали передовой фильтр для масла, оснащенный реактивной центрифугой. На пробке сливного отверстия картера стоял магнит, защищающий рабочую жидкость от металлических включений.

Стоимость трактора

В связи с тем, что трактор ДТ-54 не выпускается с 1979 года, функционирующих моделей осталось уже не так и много. Как показывает практика, рыночная стоимость бывшего в употреблении транспортного средства колеблется в пределах 70 – 120 тысяч российских рублей.

Читать еще:  Тракторы МТЗ-50 и МТЗ-52 — лидеры рейтингов прошлых лет

Трактор ДТ-54

ДТ-54 относится к гусеничным сельскохозяйственным тракторам. Техника предназначается для уборки, посева, проведения пахоты и прочих сельскохозяйственных, планировочных и землеройных работ с агрегатами малого захвата. ДТ-54 агрегируется с 5- или 4-корпусным плугом, прицепными сельскохозяйственными машинами, имея диапазон тяговых усилий в 1000-2500 кг.

Выпуск данной модели был налажен сразу на трех советских заводах. В Сталинграде ДТ-54 выпускали в 1949-1963 годах, в Харькове – в 1949-1961 годах, на Алтае – в 1952-1979 годах. Всего было выпущено порядка 957900 единиц техники. В настоящее время производство трактора остановлено.

Модель ДТ-54 оказалась важным шагом в истории тракторостроения. Трактор стал значительно лучше предшественников по техническим показателям и полностью соответствовал нормам сельскохозяйственного производства, предъявляемым в 50-60-х годах.

Видео ДТ-54

Основой для создания ДТ-54 была модель АСХТЗ-НАТИ. Однако трактор существенно отличался от него. ДТ-54 был выполнен по новой схеме. Дизельный агрегат, установленный в модель, имел несколько существенных преимуществ в сравнении с предшественниками. В нем удалось исключить возможность разжижения масла топливом. Кроме того, он обеспечивал более экономичную работу с меньшим расходом масла.

Трактор выпускался в следующих модификациях:

  • ДТ-54А-С1 с раздельно-агрегатной гидравлической на¬весной системой и механизмом, позволяющим навешивать орудия;
  • ДТ-54А-С2 со всеми агрегатами навесной системы, кроме основного силового цилиндра и механизма для навешивания орудий;
  • ДТ-54А-СЗ без соответствующих агрегатов;
  • ДТ-54А-С4 с навесной системой, аналогичной ДТ-54А-С1, но с отсутствием выносных цилиндров. Данный вариант был рекомендован для всех областей СССР.

История ДТ-54 не закончилась с завершением производства. На основе данной модели были разработаны трактора Т-74, Т-75 и ДТ-75. Популярность ДТ-54 в СССР была настолько огромна, что трактор регулярно появлялся в советских фильмах.

Технические характеристики

ДТ-54 получил двигатель мощности 54 (39,7) л.с. (кВт) при частоте оборотов в 1300 об/мин. Техника имела массу 5400 кг, габаритные размеры: длина – 3660 мм, ширина – 1865 мм, высота – 2300 мм. Удельное давление ДТ-54 на грунт равнялось 0,41 кг/кв. см, колея составляла 1435 мм.

Норма расхода топлива трактора ДТ-54

Расход топлива модели составлял 205 г/л.с. в час при емкости топливного бака в 185 литров.

Двигатель

Трактор получил четырехтактный четырехцилиндровый агрегат с вихрекамерным смесеобразованием (54 «лошади»). Двигатель обеспечивал скоростной режим 3,59-7,92 км/час.

Топливный бак в модели располагался за кабиной и оснащался специальной мерной линейкой. Горючее из него попадало в топливный насос, проходя два фильтра: фильтр тонкой очистки, состоящий из сменных патронов с намотанной на них банкаброшной хлопчатобумажной нитью, и ленточный металлический фильтр. Напор топлива поддерживала подкачивающая поршневая помпа.

Количество горючего, поступающего в цилиндры мотора, регулировалось для данного режима автоматически посредством всережимного регулятора с корректором. Режим работы выбирался при помощи акселератора, дополненного храповой защелкой. Вал регулятора приводился в движение через шестеренчатую передачу.
В цилиндры воздух поступал через воздухоочиститель. Он очищался в сухом центробежном пылеуловителе, в масляном пылеуловителе, а затем в мокром сетчатом фильтре.

Фильтрация масла в Д-54 была двух типов. У ранних версий масло прогонялось через картонный фильтрующий элемент АСФО и металлический ленточный фильтр (двойная фильтрация). В более поздних версиях применялась тройная фильтрация: в полостях шатунных шеек; в центрифуге, функционирующей в отводной ветви; и через металлический ленточный фильтр. Масло дизеля охлаждалось в трубчатом радиаторе.
Охлаждение самого двигателя было принудительным водяным. Запуск дизеля происходил от бензинового двигателя ПД-10 (10 «лошадей»). Передача от пускового мотора была реализована в виде двухступенчатого редуктора. Пусковой двигатель отключался от основного сразу после пуска автоматически.
Двигатель имел счетчик моточасов, показывающий число часов, отработанных им.

Устройство

ДТ-54 оснащался пятискоростной коробкой передач. Также был предусмотрен ходоуменьшитель, имеющий два диапазона, обеспечивающих движение техники на 10 замедленных скоростях.

Управление муфтами и поворотами было раздельным, что существенно облегчало работу с трактором. Тормоза и муфты было удобно регулировать, а продолжительность эксплуатации без регулировки выросла. Раздельного управления до 1956 года не существовало.

Трактор получил ленточные тормоза с двухсторонним действием. Предохранительные накладки, являющиеся также направляющими для скольжения гусениц, сокращали трение гусениц и картера передачи. Их также не было в конструкции тракторов до 1956 года.

Модель получила сигнализацию (сирену) на выпускной трубе и питьевой бачок на 2,5 литра. В отдельных модификациях устанавливали отопитель.
