Косилка плющилка роторная КП-2,4В: технические характеристики, цена, отзывы, видео

Технические характеристики роторной плющилки КП-2,4В

Аппарат, о котором пойдёт речь, новая разработка в ряду косилок, с удобным функционалом. Публикация знакомит с возможностями модели и её техническими характеристиками. В статье представлена цена на модель плющилки КП-2,4В и отзывы владельцев.

Косилка плющилка роторная КП-2,4В технические характеристики модели

В таблице указаны основные технические показатели, которые более подробно представлены ниже.

Косилка плющилка роторная КП-2,4В выпускается с рабочей шириной захвата 2,4 метра. В конструкции применяется шестерёнчатый привод роторов. Установлен ременной привод битерного вала.

[tip]Интересно, что конструкторы машины сконструировали и внедрили систему бесступенчатой регулировки влияния ворошильного аппарата, в том числе ширины убранного валка.[/tip]

Косилка плющилка роторная КП-2,4В видео, возможностей которой можно посмотреть в конце публикации, оснащена бесступенчатым режущим брусом. В конструкции не предусмотрено применение опорного башмака. В этом случае производителю удалось добиться высоты среза в пределах 40-70 мм. На сегодня это минимальное расстояние среза в данной категории техники.

В результате чего расход электрической энергии снижен исходя из расчёта на одну тонну продукции на 15%.

Поражает скорость режущих аппаратов, составляющая 3000 оборотов в минуту. Это даёт возможность скоростного среза зелени, доходящей до 80 метров в секунду. При этом обеспечивается:

  • лёгкость работ;
  • качество скашиваемой травы;
  • корневая система растений остаётся неповреждённой.

Говоря о технической стороне, отметим, что все роторы обеспечены предохранительными устройствами. Материал изготовления сталь высокого качества. Это позволяет говорить об их долговечности, возможности ТО в полевых условиях.

[important]Ещё один интересный момент технического плана. Агрегат сконструирован таким образом, что косилку можно с лёгкостью поднимать вертикально.[/important]

При этом нет необходимости отключать ВОМ если на пути следования встречаются препятствия, или при необходимости выполнить разворот.

Нужно остановиться и более детально поговорить о ножах, используемых в косилке. Режущая полоса которых, обеспечивает безопасность проведения работ по скашиванию трав. Прочная режущая кромка длительный период остаётся острой. При случайном ударе может деформироваться, но не ломается. Косилка КП-2,4 отлично взаимодействует с тракторами класса 1,4 т.

Пресс подборщик ПР-Ф-180: технические характеристики, цена, отзывы, фото, видео как работает.

О рулонном пресс подборщике ПР-Ф-145 читайте в этой статье.

Косилка плющилка роторная КП-2,4В цена за единицу техники

Стоимость косилки на территории РФ колеблется в пределах от 332000,00 до 372 060,00 р.

Косилка плющилка роторная КП-2,4В отзывы владельцев

  1. Собственники говорят о надёжности технике. Отмечают скоростные качества агрегата и безупречное качество проводимых работ.
  2. Подвеска сконструирована таким образом, что даёт возможность прохождения неровных участков без потерь. Срез остаётся на уровне 40-70 мм от поверхности.

Зерноуборочный комбайн Полесье, модели 1218 и 812, их плюсы.

Технические характеристики зерноуборочного комбайна Дон смотрите перейдя по ссылке.

Зерноуборочный комбайн Нива тут.

Выводы

Косилки – плющилки подходят по своим техническим характеристикам для стран еврозоны и активно используются на всей территории постсоветского пространства. Однако из-за высокой цены не каждое предприятие может позволить себе покупку новой техники.

Пример работы плющилки приведено видео работы аналогичного принципа действия косилки плющилки прицепной КПП 4,2.

Рязанский комбайновый завод

Наш адрес:

390028,
г. Рязань,
ул. Промышленная, 21

&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbspТелефон и почта:

  • (4912)-33-00-40 — тел.
  • rkz1@ccep.ru — e-mail

Косилка — плющилка роторная КП-2,4В

Ширина захвата м. 2.4
Минимальная потребляемая мощность л.с. до 60
Приспосабливаемость к склону град. +35 / -35
Частота вращение ВОМа трактора об/мин. 540
Рабочая скорость движения км/час до 15
Количество рабочих дисков шт. 6
Количество ножей на одном диске шт. 2
Крепление ножей винтовое
Высота среза в горизонтальном положении мм. 40 — 70
Частота вращения рабочих дисков об/мин. до 3000
Окружная скорость ножей м/сек. 80
Производительность га/час 2,5
Масса кг. 800

Новая косилка – плющилка, разработанная с шестеренчатым роторным приводом, а также с ваиаторным приводом вала битеров имеет ширину захвата 2,4 м.

Косилки – плющилки КП-2,4В являются представителями первых в России навесных косилок. Эксплуатация косилок – плющилок КП-2,4В служит первым шагом к современной технологии Европейских стран по заготовке корма.

Применение в косилках КП-2,4В абсолютно новой схемы привода аппарата для плющения (который работает через вариатор и ременную передачу) позволяет регулировать скорость бесступенчатого вращения битерного вала плющилки.

Применение режущего тонного бесступенчатого бруса и отсутствию опорного башмака новаторские косилки позволяют обеспечить минимум высоты среза до 40-70 мм, а также сниженное потребление электроэнергии. Так, на заготовку примерно 1 тонны высококачественной травы расходуется до 15% меньше электричества. Режущие аппараты с роторным приводом вращаются со скоростью 3 000 оборота в минуту, что позволяет обеспечить скорость среза, равную 80 м/с. Этот фактор влияет на качество скошенной травы: легкость, чистоту, отсутствие деформации корневой системы.

Абсолютная надежность системы навески и уравновешивания прибора выступает гарантом точного копирования рельефа почвы при минимальном на нее давлении. К тому же у такого вида косилки легко отрегулировать не только равновесие поперечной балки, но и саму плющилку.

Каждый ротор наделен предохраняющим устройством. Шестеренки привода изготовлены из сверхпрочной стали, что позволяет надежно защищать их от перегрузок, а также гарантирует долговечное использование и простоту в эксплуатации.

Конструкция привода разработана таким образом, что возможно поднять косилку до вертикального положения без отключения при этом ВОМ при объезде препятствий.

Косилки-плющилки с ременным приводом оснащены ножами с упрочненными режущими лезвиями. Использование этого типа ножей обеспечивает дополнительную безопасность при работе, а также наивысшую эффективность скашивания. Срок эксплуатации ножа длителен, при ударе о твердый предмет (мусор, камни) – он несколько деформируется, но не ломается.

Благодаря применению штампосварной конструкции тонкой по высоте ножевой балки, косилка обладает увеличенной жесткостью, прочностью, а, следовательно, и успешно преодолевает наезды на твердые предметы и мусор, не деформируя режущий аппарат.

Конструкцией косилки фирмы «КП-2,4В -Аграмак» предусматривается использование элементов плющильно-ворошильного аппарата, что позволяет получать пышные, легко продуваемые валки (для ускорения сушки сена и максимального сохранения в нем питательных веществ). Благодаря прочному шарниру сочленения поперечной балки с бесступенчатым брусом обеспечивается минимум вылета косилки в рабочем состоянии, а также высокая надежность, максимальная прочность, безопасность при движении по дороге.
Косилка-плющилка КП-2,4 совместима с тракторами класса 1,4 т.

Косилка-плющилка (КП-2,4В)

Описание

Предназначена для скашивания трав.

Косилка-плющилка, с шестеренчатым приводом роторов, вариаторным приводом битерного вала и шириной захвата 2,4 м. Применена абсолютно новая схема привода плющильного аппарата (через ременную передачу и вариатор), позволяющая бесступенчатое регулирование скорости вращения битерного вала плющилки.

В конструкции предлагаемых машин предусмотрено бесступенчатое регулирование степени воздействия плющильного (ворошильного) аппарата и ширины скошенного валка.

Косилки-плющилки соответствуют всем нормам Евросоюза и поставляются на экспорт в страны Балтии, Скандинавии, Восточной и Западной Европы.

Благодаря применению тонкого бесступенчатого, режущего бруса и отсутствию опорного башмака новые косилки обеспечивают минимальную высоту среза (40-70 мм) снижая энергозатраты на заготовку 1т. высококачественного корма до 15%.

Ротационные режущие аппараты, вращаясь со скоростью 3000 об/мин, обеспечивают скорость среза до 80 м/с, что позволяет легко и чисто скашивать травы любой урожайности без нарушения корневой системы.

Абсолютно надежная система навески и уравновешивания косилки гарантирует точное копирование рельефа при минимальном давлении на почву. Легко регулируется не только равновесие поперечной балки, но и отдельно режущего бруса с плющилкой.

Каждый ротор снабжен предохранительным устройством. Шестерни привода, изготовленные из высокопрочной легированной стали, надежно защищенные от перегрузок, гарантируют долговечность эксплуатации и простоту технического обслуживания.

Конструкция привода позволяет поднимать косилку вертикально без отключения ВОМ при объезде препятствий и разворотах на поле.

В косилках семейства КР используются ножи с упрочненной режущей кромкой. Применение данного вида обработки ножа позволяет обеспечить безопасность и эффективность работ. Нож на протяжение долгого времени остается острым, а в случае удара о твердый предмет деформируется, но не разрушается.

Штампосварная конструкция тонкой по высоте ножевой балки обладает повышенной жесткостью и прочностью и, в сочетании с тяговым предохранителем, успешно выдерживает наезды на препятствия без разрушающих деформаций.

Применение косилок КП-2,4В «Аграмак» позволяет получать пышные, легко продуваемые валки, с целью ускорения сушки сена и сохранения в нем максимального количества питательных веществ. Прочный шарнир сочленения поперечной балки с режущим брусом обеспечивает минимальный вылет косилки в транспортном положении, высокую надежность и безопасность при движении на дорогах.

Косилки и косилки-плющилки: полный обзор техники

Статья подготовлена специалистами Северо-Западной машиноиспытательной станции

  • На скашивании сеянных многолетних трав в период заготовки силоса и сена в сельскохозяйственных предприятиях Северо-Западной зо

    На скашивании сеянных многолетних трав в период заготовки силоса и сена в сельскохозяйственных предприятиях Северо-Западной зоны широко использовались самоходные косилки-плющилки Е-301, Е-302 и Е-303 (рис. 1), производства завода « Фортшрит » ГДР, которые штатно комплектовались жатками шириной захвата 4,2 м с сегментно-пальцевым режущим аппаратом.

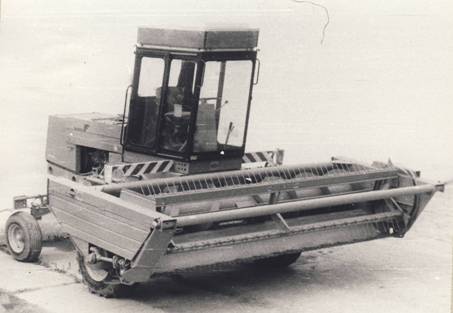

    Рис. 1. Самоходная косилка-плющилка Е-302 с жаткой для кошения трав.

    В процессе эксплуатации косилки-плющилки показали неплохие эксплуатационно-технологические показатели по сравнению с используемыми на тот момент отечественными тракторными косилочными агрегатами – производительность за 1 час при рабочей скорости 5,54-6,68 км/ч составляла: основного времени 2,07-2,69 га или 0,5-0,65 га на 1 метр ширины захвата, сменного времени 1,69 га, эксплуатационного времени 1,59-1,62 га. При этом потери от повышенного среза, зачастую, достигали 4,2%, что было обусловлено недостаточной степенью копирования рельефа поля из-за невыровненности полей и наличием большого количества на полях естественных природных камней, количество которых достигало 1027 шт /га. Наличие большого количества на полях естественных природных камней приводило к снижению эксплуатационной производительности до 1,7 раза из-за недостаточной надежности машин при работе в условиях зоны. Основное количество отказов происходило по жатке – излом и изгиб пальцев режущего аппарата, излом сегментов и срез заклепок крепления сегментов режущего аппарата, излом полотна ножа, изгиб опорных поверхностей копирующих башмаков, что говорило о недостаточной защищенности режущего аппарата жаток от попадания камней. В режущий аппарат жатки при фактической высоте среза 134-145 мм очень часто попадали камни, средний размер которых варьировал в пределах 86,2-179 мм, а максимальный размер поверхностных и полускрытых камней варьировал в пределах 153-255 мм, что и приводило к выходу из строя элементов режущего аппарата и к снижению показателей безотказности косилок: наработка на отказ составляла 1,85-5,18 часа, коэффициент готовности – 0,82, приводило к увеличению затрат и продолжительности проведения текущих ремонтов.

    С прекращением деятельности завода « Фортшрит » ГДР и поставок запасных частей, хозяйствам, имеющим в эксплуатации косилки-плющилки Е-301, Е-302 и Е-303, стало очень сложно поддерживать их работоспособное состояние и жаток в том числе. В этот период фирма «Самаш» Польша изготовила и адаптировала косилки ротационные фронтально-навесные Z 015 с шириной захвата 3,7 м и KDF 390 с шириной захвата 3,9 м (рис. 2), а ООО « Зиеглера Машинбуве» Латвия косилку фронтальную ротационно-дисковую FS -332 с шириной захвата 3,3 м к агрегатированию и эксплуатации с самоходными косилками-плющилками Е-301, Е-302 и Е-303. Ротационный режущий аппарат представляет из себя режущий брус со смонтированными на нем роторами (тарелками или дисками) с установленными на них режущими ножами (рис. 3).

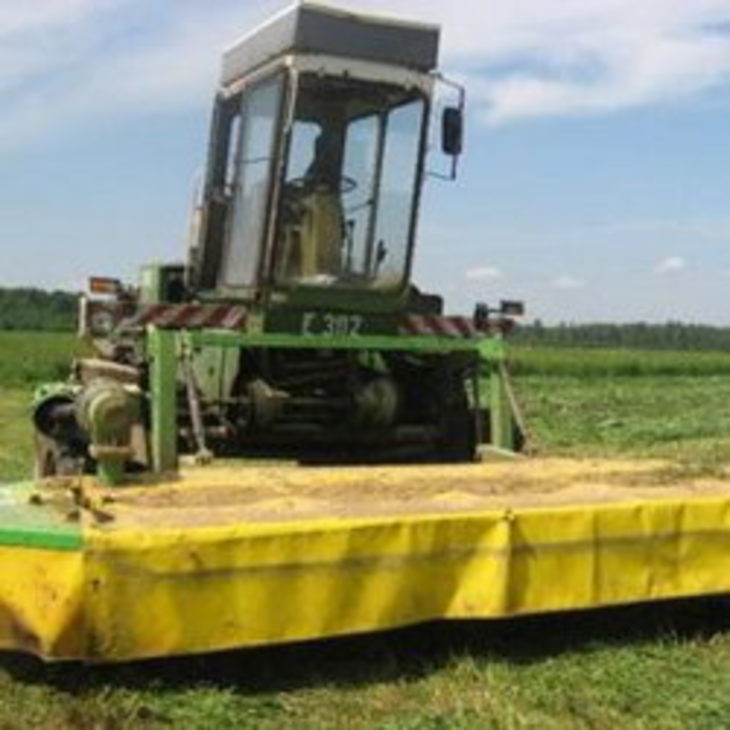

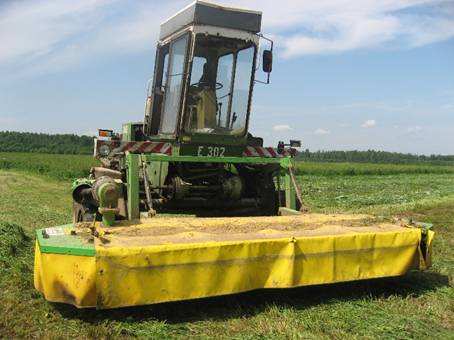

    Рис. 2. Косилка ротационно-дисковая фронтально-навесная KDF -390.

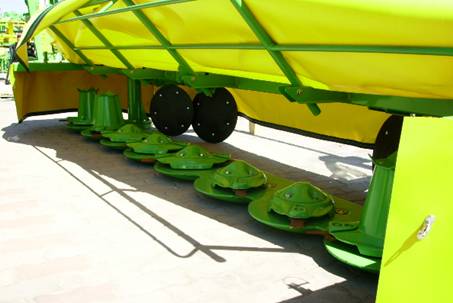

    Рис. 3. Ротационно-дисковый режущий аппарат.

    Ротора (тарелки или диски) с режущими ножами имеют большую частоту вращения и срезают траву по принципу бесподпорного среза, что позволило значительно повысить рабочую скорость при выполнении технологического процесса, практически в 1,3-1,5 раза, по сравнению с жатками с сегментно-пальцевым режущим аппаратом.

    В процессе эксплуатации самоходные косилки-плющилки в агрегате с ротационными фронтально-навесными косилками показали более высокие эксплуатационно-технологические показатели (таблица 1) по сравнению с самоходными косилками-плющилками, укомплектованных жатками с сегментно-пальцевым режущим аппаратом – производительность за 1 час при рабочих скоростях 7,2-7,57 и 9,1 км/ч составила: основного времени 2,5-2,65 га и 2,74 га (с 0,5-0,65 га на 1 метр ширины захвата значение показателя повысилось до 0,71 и 0,86 га на 1 метр ширины захвата), сменного времени 2,01-2,13 га, эксплуатационного времени 1,92-1,93 и 1,86 га. При этом потери от повышенного среза достигали 1,9%, что было обусловлено недостаточной выравненностью полей и наличием на полях естественных природных камней, количество которых доходило до 800 шт /га. Наличие большого количества на полях естественных природных камней приводило к снижению эксплуатационной производительности в 1,47 раза (при эксплуатации косилок-плющилок укомплектованных жатками снижение эксплуатационной производительности происходило практически в 1,7 раза) из-за недостаточной надежности машин при работе в условиях Северо-Западной зоны.

    Эксплуатационно-технологические показатели косилок-плющилок

    Конструктивная ширина захвата, м

    Рабочая ширина захвата, м

    Рабочая скорость движения, км /ч

    Фактическая высота среза, см

    Засоренность поля камнями, шт /га

    Средний размер камней, мм

    Максимальный размер камней, мм

    Производительность за час, га :

    Расход топлива, кг /га

    Общее количество отказов

    Наработка на отказ, ч

    Продолжительность устранения отказов и неисправностей, ч

    Среднее время восстановления, ч /отказ

    *) В знаменателе показатели надежности рассчитаны без учета отказов, произошедших при работе на почвах с наличием естественных природных камней.

    Основное количество отказов, также как при эксплуатации самоходных косилок-плющилок с жатками, происходило по режущему аппарату – изломы и изгибы ножей роторов – как следствие приводящие к изломам роторов (рис. 4, 5), разрушение подшипников вала ротора, излом ступицы роторов и болтов их крепления, отмечались изломы зубьев шестерен привода роторов и промежуточных шестерен трансмиссии режущего бруса, обрывы держателей ножей, деформация дисков валкообразователя, что говорило о недостаточной защищенности элементов режущего аппарата от попадания камней.

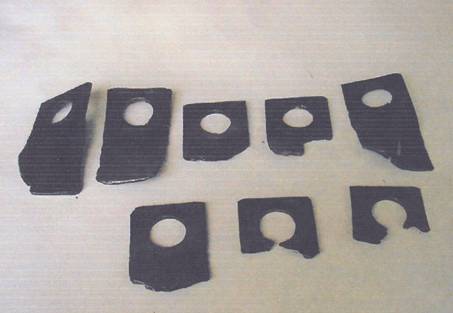

    Рис. 5. Излом и изгиб ножей режущего аппарата.

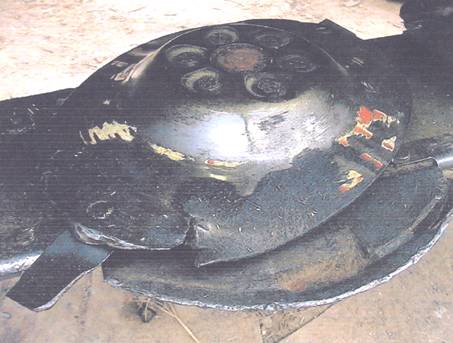

    Рис. 5. Излом ротора режущего аппарата.

    В режущий аппарат косилок при их фактической высоте среза 96-106 мм и 88-91 мм очень часто попадали камни, средний размер которых варьировал в пределах 50-103 мм и 95-206 мм, а максимальный размер поверхностных и полускрытых камней доходил до 330 мм, что и приводило к выходу из строя элементов режущего аппарата, особенно ножей, ступиц роторов и самих роторов, а также к снижению показателей безотказности косилок: наработка на отказ составляла 6,8-8,8 часа, коэффициент готовности – 0,89-0,94, приводило к увеличению затрат и продолжительности проведения текущих ремонтов. Без учета отказов, произошедших при работе на полях с наличием естественных природных камней, показатели безотказности получены значительно выше — наработка на отказ 16,6-83,5 часа, коэффициент готовности – 0,94-0,997, при этом будут значительно снижены затраты и продолжительность проведения текущих ремонтов.

    Фирмы-изготовители для более надежной эксплуатации в Северо-Западной зоне косилок ротационно-дисковых, навешиваемых на самоходные косилк и- плющилки Е-301-Е-302, разработали дополнительные башмаки косилочной балки (рис. 6) с целью увеличения высоты среза с 30-80 мм до 70-120 мм, предотвращения интенсивного износа основных башмаков и защиты режущего аппарата от камней. Установка дополнительных башмаков косилочной балки не достаточна эффективна для защиты режущего аппарата от попадания камней средним размером более 120 мм.

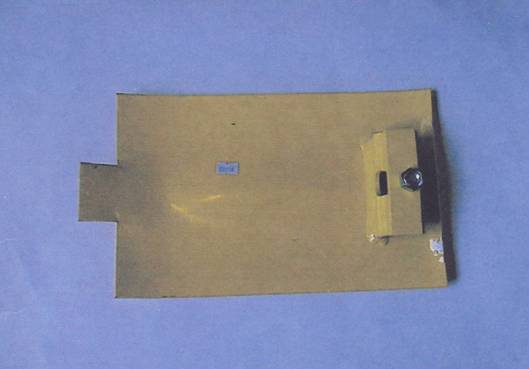

    Рис. 6. Дополнительный башмак косилочной балки.

    Также в Северо-Западной зоне широкое применение получили тракторные косилочные агрегаты, комплектуемые косилками с ротационно-дисковыми режущими аппаратами фирм «Клаас» и «Кроне» Германия, «Джи Ф и» и « Квернеланд » Дания, «Самаш» Польша», « Поттингер » Австрия, « KUHN » Франция, « Lely Indstries N . V .» Голландия.

    Ротационно-дисковые косилки закупались хозяйствами в различных исполнениях (полуприцепные, навесные и фронтально-навесные), а также комбинации косилок, комплектуемых по заказу потребителя кондиционерами, плющильными аппаратами и транспортерами для образования общего валка после прохода.

    Полуприцепные косилки с ротационно-дисковыми режущими аппаратами (рис. 7-12) позволяли агрегату производить скашивание сеяных многолетних трав на высоких скоростных режимах (8,2-12,4 км/ч), что позволяло получать высокие эксплуатационно-технологические показатели (таблица 2) – производительность за 1 час в зависимости от рабочей скорости и рабочей ширины захвата косилки составила: основного времени от 1,76 до 3,96 га или 0,60-0,93 га на 1 метр ширины захвата, а косилка GMS -3600 при рабочей скорости 12,4 км/ч и рабочей ширине захвата 3,3 м показала производительность в час основного времени 4,35 га или 1,32 га на 1 метр ширины захвата; сменного времени 1,33-3,32 га, эксплуатационного времени 1,28-3,22 га. При этом потери от повышенного среза достигали 2,5%, что было обусловлено недостаточной выравненностью полей при выполнении технологического процесса и наличием на полях естественных природных камней, количество которых доходило до 1000 шт /га. Наличие большого количества на полях естественных природных камней приводило к снижению эксплуатационной производительности в 1,29-1,39 раза (при эксплуатации косилок-плющилок укомплектованных жатками снижение эксплуатационной производительности происходило практически в 1,7 раза) из-за недостаточной надежности машин при работе в жестких условиях Северо-Западной зоны. Основное количество отказов, происходило по режущему аппарату – изломы и изгибы ножей роторов – как следствие приводящие к изломам и деформациям роторов (рис. 13), изломы и изгибы бичей вала кондиционера, разрушение подшипников вала ротора, отмечались — излом вала ротора режущего аппарата косилки FC 303 GC , который произошел по предохранительной канавке вала , излом зубьев валов-шестерен режущего модуля косилки LELY SPLENDIMO 320 PC (рис. 14), что говорило о недостаточной защищенности элементов режущего аппарата от попадания камней. В режущий аппарат косилок при их фактической высоте среза 100-126 мм и 151 мм очень часто попадали камни, средний размер которых доходил до 260 мм, а максимальный размер поверхностных и полускрытых камней доходил до 430 мм, что и приводило к выходу из строя элементов режущего аппарата, особенно ножей и роторов, а также к снижению показателей безотказности косилок: наработка на отказ составляла 6,33-54,5 часа, коэффициент готовности в среднем составляет 0,96 (по требованиям нормативной документации – наработка на отказ не менее 100 часов, коэффициент готовности не менее 0,98). Устранение отказов приводило к увеличению затрат и продолжительности проведения текущих ремонтов, прикладываемых в Зип косилок ножей режущего аппарата не достаточно для эффективной эксплуатации косилок в условиях Северо-Запада. Без учета отказов, произошедших при работе на полях с наличием естественных природных камней, показатели безотказности получены значительно выше — наработка на отказ 38,0 часов и более, коэффициент готовности – 0,98-1,0, при этом будут значительно снижены затраты и продолжительность проведения текущих ремонтов.

    Эксплуатационно-технологические показатели косилок
