Рулонный пресс-подборщик ПРП-1-6: устройство и регулировка

Рулонный пресс-подборщик ПРП-1-6: устройство и регулировка

Важно задачей после уборки урожая — подбор сена и соломы с прессованием их в специальные тюки, для таких целей используют пресс-подборщики, в данной статье мы рассмотрим один из них, покажем его схему и расскажем о методах регулировки.

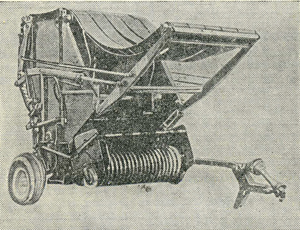

Рулонный пресс-подборщик ПРП-1-6

Он предназначен для подбора соломы и валков сена, а также прессование их в специальные тюки по форме цилиндров массой до 500 кг и плотностью до 200 кг/мз с одновременной обвязкой шпагатом, агрегатируется с тракторами класса тяги 1,4.

Устройство подборщика ПРП-1-6

Приведем полную схему устройства рулонного пресс-подборщика ПРП-1-6 и дадим к ней пояснение

А — схема технологического процесса; Б — схема гидравлической системы; 1 — подборщик; 2 — петля; 3 — рамка; 4 — валик; 5 — прессующий ремень; 6 — пружина; 7 — штанга; 8 — гидроцилиндр; 9 — клапан; 10 — защелка; 11 — отсекатель; 12 — подвижный валик; 13 — барабан; 14 — транспортер; 15—манометр; 16 —сливной клапан; 17 — регулируемая пружина сливного клапана; 18 — пневмогидроаккумулятор; 19 — обратный клапан; 20 и 21 — клапаны затвора; 22 — гидролиния подачи масла от гидросистемы трактора; А и Б — полости гидроцилиндра.

Главные составляющие пресс-подборщика: ходовая часть барабанного типа, подающего ленточного транспортера, прессовальной камеры, механизма привода, обмоточного аппарата, и системы сигнализации.
Прессовальная камера, где формируется цилиндрический рулон, состоит из боковин и пяти прессующих плоских ремней 5 (а), которые натягиваются гидроцилиндрами 8, закрепленными на боковинах.

Прессующие ремни приводятся в действие от гладкого барабана 13. Сзади камеры расположен клапан 9, удерживаемый в закрытом положении защелками 10, а спереди — подвижная рамка 3. Обматывающий аппарат состоит из правой и левой кассет для шпагата, иглы, механизма обрезки шпагата и механизма привода.

При движении агрегата вдоль валка пружинные пальцы подборщика 1 подбирают сено или солому и подают их на ленту транспортера 14. Далее масса перемещается между лентами транспортера и барабаном 13, где предварительно сжимается и уплотняется, а затем закручивается в зоне петли 2, образованной прессующими ремнями 5.

По мере формирования рулона размер петли увеличивается за счет поворота (по ходу часовой стрелки) рамки 3. При этом она преодолевает сопротивление пружины 6 и масла, вытесняемого из полости А (6) гидроцилиндра 8 через сливной клапан 16 в пневмогидроаккумулятор 18. Когда рулон достигнет заданного диаметра, включается обматывающий аппарат. Вначале автоматически подается звуковой сигнал и в дальнейшем обматывание происходит при остановленном агрегате. После этого освобождают защелки 10, клапан 9 поворачивается под действием пружин 6, и рулон выбрасывается прессующими ремнями на землю.

Рамка 3 возвращается в исходное положение штоком гидроцилиндра 8, перемещаемого под действием давления масла, поступающего из пневмогидроаккумулятора 18 через обратный клапан 19.

При этом золотник гидрораспределителя трактора находится в положении «Плавающее» и масло из полости Б гидроцилиндра вытесняется в бак гидросистемы трактора через клапан 20 затвора.Для открытия клапана 9 при проведении ТО или устранении неисправностей рукоятку гидрораспределителя трактора переводят в положение «Подъем», и масло по магистрали 22 поступает в полость гидроцилиндра 8 через клапан 21 затвора.

Регулировка подборщика ПРП-1,6

Плотность прессования регулируют изменением сжатия пружины 17 сливного клапана 16, вращая его маховик. При максимальной плотности прессования давление масла, контролируемое по манометру 15, не должно превышать 5 МПа. Количество масла в пневмогидроаккумуляторе должно находиться в пределах 23.. .24 л, а давление воздуха —0,6…0,8 МПа.
Диаметр рулона регулируют поворотом сектора включения обматывающего аппарата. При повороте по ходу часовой стрелки диаметр рулона уменьшается, при повороте в обратную сторону увеличивается.

Читать еще:  Трелевочный трактор ТДТ-55 и его модификации: устройство, технические характеристики, фото и видео

Подготовка и регулировка пресс-подборщика

1) Внешним осмотром проверить комплектность и состояние пресс-подборщика. Все узлы и детали должны быть без видимых повреждений и надежно закреплены.

2) Подсоединив пресс-подборщик к трактору, зафиксируйте соединительный палец от выпадения. Зафиксировать страховочную цепь пресс-подборщика на тракторе. Вращая рукоятку домкрата против часовой стрелки, поднять домкрат или поднять свободно движущуюся часть домкрата и зафиксировать ее стопорным штифтом.

3) Установить трехпозиционный рычаг управления в опоре «Омега».

4) Установить бобины в короб для шпагата и заправить шпагат.

5) Подсоединить РВД (рукава высокого давления) пресс-подборщика к трактору. Тонкий РВД установить на подающую, а другой – на сливную магистраль гидросистемы трактора.

6) Подсоединить карданный вал.

7)Подсоединить разъем электроснабжения пресс-подборщика к трактору, убедившись в исправности электрической системы трактора.

8) Отрегулировать положение граблей.

В зависимости от типа подбираемой массы грабли могут находиться в следующих положениях: А – верхнее отверстие – для длинных стеблей (сено, люцерна и др.) В – среднее отверстие – для средних стеблей С – нижнее отверстие – для коротких стеблей (солома и др.)

9) Зафиксировать грабли от осевого перемещения R-образными шплинтами. Зазор между зубьями граблей и подборочным устройством регулировать исходя из плотности валка опытным путем. Зафиксировать грабли от вращения болтами и законтрить гайками. При этом убираемая масса должна прижиматься к подборочному устройству и не забивать его.

10) Проверить натяжение приводных цепей и при необходимости провести регулировку.

11) Запустить двигатель трактора. Опробовать управление механизмов пресс-подборщика. Для этого установить трехпозиционный рычаг управления, находящийся в кабине трактора в положение 1 «управление подборочным устройством». После чего рычагом гидрораспределителя трактора управляем (поднимать/опускать) непосредственно подборочным устройством.

12) Для открывания и закрывания задней части корпуса пресс-подборщика, необходимо переключить трехпозиционный рычаг в положение 2 «Управление открыванием/закрыванием прессовальной камерой» и управляя тем же рычагом гидрораспределителя трактора, открыть и закрыть под давлением заднюю часть корпуса.

13) Для включения нитеувязочного устройства необходимо переключить трехпозиционный рычаг в положение 3 «Управление нитеувязочным устройством» и управляя тем же рычагом гидрораспределителя трактора, включаем и выключаем нитеувязочное устройство.

14) При полном закрытии задней части корпуса под давлением в гидросистеме давление должно быть 100…120 бар, стрелка манометра находиться в синем секторе. Синий цвет шкалы – давление закрывания прессовальной камеры.

Желтый – слабое усилие прессования (сено, солома).

Зеленый – среднее усилие прессования (сенаж).

Красный – давление, при котором работать запрещено.

15) Поднять навеску трактора в среднее положение, обеспечив расстояние между карданным валом и рулем пресс-подборщика порядка 15…20 см. Медленно, без рывков включить ВОМ трактора. При этом крутящий момент от ВОМ трактора должен передаваться на рабочие органы пресс-подборщика. Дать поработать 5…10 мин на холостых оборотах двигателя.

Если при давлении 100…120 бар трансмиссионная цепь не вращается, то следует отрегулировать зазор между фиксированной и скользящей полумуфтами.

ЗАДАНИЕ К ПРАКТИЧЕСКОЙ РАБОТЕ

1 Ознакомится с технологическим процессом пресс-подборщика ПР-1520, путем запуска пресса и наблюдения за рабочими органами машины.

2 Разобраться в последовательности работы вязального устройства и механизма сбрасывания.

3 Проверить основные регулировочные размеры и при необходимости выполнить регулировки с соблюдением техники безопасности.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1 Назначение и основные регулировки рулонного, поршневого пресс-подборщиков.

2 Последовательность обвязки тюка у поршневого пресса.

3 Устройство и принцип работы безременного прессующего механизма.

4 Принцип работы механизма обвязки и обрезки шпагата рулонного пресса.

5 Основные регулировки пресс-подборщиков.

6 Регулировка хода иглы-подавателя относительно поршня.

СОДЕРЖАНИЕ ОТЧЕТА

1 Марка машин и назначение пресс-подборщиков.

2 Краткая техническая характеристика машин.

Читать еще:  Минитрактор Булат 354 - его характеристики и стоимость

3 Технологическая схема работы машин, с указанием основных узлов.

4 Основные регулировки пресс-подборщиков.

5 Возможные неисправности и способы их устранения.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1 Механизация и электрификация сельскохозяйственного производства : учеб. пособие для студ. вузов по агрономическим специальностям/А.П. Тарасенко [и др.]. – М.: КолосС, 2006. – 551 c.

2 Настройка и регулировка сельскохозяйственных машин: рекомендации/

Д. З. Файрушин, Р. Х. Зайнуллин, Р. Ф. Зиязетдинов. – Уфа: БГАУ, 2007. – 71 c.

3 Пресс-подборщик ПС-1,6 «Киргизстан». Техническое описание и инструкция по Эксплуатации. – Фрунзе: 1984. – 128 с.

4 Пресс-подборщик рулонный ПР-1520. Техническое описание и инструкция по эксплуатации. АО «Нефтекамский автозавод». 2004. – 17 с.

5 Сельскохозяйственные машины: учебник для студ. вузов по агроном. спец./ В.М. Халанский, И.В. Горбачев. – М.: КолосС, 2004. – 624 c.
