Трактор беларусь МТЗ-50: устройство, технические характеристики, фото и видео

Содержание

Трактор МТЗ-50 — колесная техника с широкой областью применения

Деятельность по проектированию трактора МТЗ-50 стартовала в 1956 году. Именно в это время был создан двигатель дизельного типа, рассчитанный специально для МТЗ-50. Первая модель трактора сошла с конвейера в 1957 году.

Трактор МТЗ 50

Массовое производство тракторов беларус 50 началось в 1958 году силами Минского завода, который специализировался на выпуске тракторов. МТЗ-50 представляет собой колёсную технику, имеющую широкую область применения.

Особенности эксплуатации

Трактор МТЗ-50 применяется:

  • для проведения сельскохозяйственных работ, обработки почвы, пахоты, для посева и уборки;
  • сельскохозяйственных культур;
  • в промышленном производстве;
  • для решения задач в области строительной индустрии;
  • в коммунальном хозяйстве.

Устройство трактора позволяет активно применять огромное количество дополнительного оборудования, которое расширяет область его эксплуатации. Машину можно смело использовать как погрузчик. Элементы могут трансформировать его в экскаватор. Конструкция машины предполагает, что мотор расположен в переднем отсеке, большие колеса – сзади, а маленькие – впереди. При этом именно задние колеса несут ведущую нагрузку, а маленькие – направляющую.

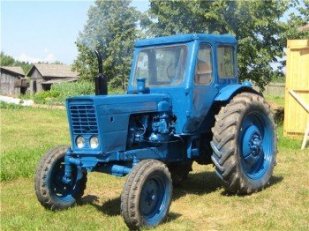

Фото трактора МТЗ-50

Преимущества и недостатки трактора

МТЗ-50 обладает рядом существенных преимуществ:

  1. Затраты на содержание и обслуживание трактора представляются минимальными.
  2. Машина отличается высокой надежностью.
  3. Большая производительность трактора способна конкурировать с российскими и зарубежными аналогами.
  4. Конструкция машины рассчитана на работу в жёстких условиях, в том числе по бездорожью и при резких перепадах температур.
  5. Позволяет использовать большое количество навесного оборудования.
  6. Простота эксплуатации одновременно соседствует с отличной эргономикой.

Недостатками техники являются:

  • Когда требуется обработать большое количество земли, то производительности трактора недостаточно.
  • Некоторые передачи оказываются недостаточно мощными при большой нагрузке.
  • Несмотря на то, что трактор позиционируют как универсальный с точки зрения применяемого топлива, на деле он демонстрирует отчуждение хорошего бензина.

Устройство

Основными элементами трактора являются:

  • Мотор. Для трактора используется модель Д-50 с четырьмя цилиндрами. Для охлаждения его применяют специальные жидкости. Механизм двигателя предусматривает возможность регулировки оборотов. Управление осуществляется путем переключения центробежного рычага. Самым оптимальным топливом служит солярка, которая проходит две стадии фильтрации. Мотор запускается двумя способами: электрическим стартером или ручным методом.
  • Электрооборудование. Оно включает в себя генератор, два стартера, свечи. Переключение электромагнитного реле приводит в движение стартер, оно же используется для его остановки после того, как двигатель набрал необходимые рабочие обороты. Свечи служат для того, чтобы разжечь топливную массу.
  • Трансмиссия исключительно механического типа. Коробка передач трактора МТЗ 50 оборудована девятью передачами для движения трактора вперед и двумя передачами, которые обеспечивают задний ход.

Технические характеристики

Технические характеристики трактора МТЗ-50 (Беларусь):

Популярные трактора Беларусь МТЗ-50 и МТЗ-52. Описание, характеристики, видео

Содержание

Описание и применение

Трактора МТЗ-50 и 52 являются популярными сельскохозяйственными машинами на постсоветском пространстве. Отличающиеся надежностью и неприхотливостью, они заслуженно считаются одними из самых востребованных агрегатов для осуществления различного рода работ не только в сельском хозяйстве, но и в других сферах.

Благодаря тому, что модели выпускались продолжительное время, производители старались не только избавить конструкцию от выявленных недостатков, но усовершенствовать ее, используя новейшие методики.

Особое внимание уделялось повышению удобства на рабочем месте водителя и расширению функциональных возможностей за счет использования навесных и прицепных устройств. Трактор Беларусь МТЗ-50 стал родоначальником множества различных конструктивных изменений.

Особенно широкое применение агрегат нашел в сельском хозяйстве, где успешно эксплуатировался для вспашки, боронования, удобрения почвы, посева различных культур. Благодаря возможности подсоединять различные агрегаты, трактор может заменить бульдозер, экскаватор или погрузчик.

Стандартная конструкция подразумевает расположение двигателя спереди, наличие небольших передних колес и увеличенных задних, являющихся ведущими.

С течением времени, кабина и внешний вид трактора изменились. Так, например, другой стала форма капота, увеличилась кабина, для ее производства стали использовать стеклопластик и улучшили панорамный обзор.

Вес трактора составляет 3600 кг., а его габариты – 381х197х247 см.

Сейчас известно несколько модификаций трактора «Беларусь МТЗ-50», которые производились разными заводами:

  • На экспорт отправлялись МТЗ-60 и МТЗ-62;
  • Модель МТЗ-50Х отличалась от других уменьшенным расстояние между передними колесами, которые иногда заменялись одним посередине. Увеличенный клиренс обеспечивал хорошую проходимость. Выпуск производился в Ташкенте.
  • Модель МТЗ-50К имела крутой склон и производилась в Тбилиси.
  • Т-50 и Т-54В предназначались для работы на виноградных хозяйствах. Для обработки рисовых полей использовался МТЗ-50Р.
  • Трактор Беларус МТЗ-52Н обладал низким клиренсом и уменьшенными задними колесами.
  • МТЗ-50Л имел отличие в способе запуска мотора.
  • Трактор Беларусь МТЗ-52 ничем существенным не отличался от своего собрата, кроме увеличенных габаритов и веса. На представленных фото видно, что модели выглядят практически схожими.
  • МТЗ 50
  • МТЗ 52

Двигатель

На трактор ставился 4 цилиндровый, 4,75 литровый дизельный мотор Д-50. Мощность составляла 55 лошадиных сил.

На момент выпуска первых моделей, эти показатели считались самыми лучшими. Расход топлива составлял 8 л/ч, что считалось очень экономичным.

Сейчас, конечно, потребителя сложно удивить такими характеристиками, но трактора достойно служат и по сей час, потому как отличаются легкостью в ремонте и не требовательностью к качеству горючего.

Трансмиссия

На трактор устанавливалась только механическая трансмиссия с однодисковой сухой муфтой сцепления. Коробка передач была 2 диапазонной с 9 скоростями переднего хода и 2 скоростями заднего хода.

За счет использования пониженных передач улучшались маневренных характеристики машины. Блокировка дифференциала осуществлялось нажатием на педаль, которая располагалась в кабине.

У трактора была жесткая задняя подвеска и полужесткая передняя.

Кабина

Расположение кабины позади мотора было стратегическим ходом, так как в таком случае доступ к двигателю неограниченный.

Это значительно облегчало проведение технического осмотра, долив жидкостей и прочее обслуживание. Так как в то время вопрос обеспечения комфорта для водителя стоял далеко не на первом месте, то зачастую люди с высоким ростом испытывали значительные неудобства.

Особенно это становилось заметным при езде по ухабистой дороге, когда кабина подпрыгивала и водитель ударялся головой от потолок.

Но компактность играла на руку в том случае, когда требовалось дотянуться до какого-нибудь прибора управления, что можно было осуществить без видимых усилий.
Кабина крепилась на рессоры, что несколько смягчало колебания на неровной дороге.

Производители постарались обеспечить достаточный уровень звукоизоляции. Однако, резиновые прокладки в дверях и окнах отличались невысоким качеством.

Они быстро изнашивались и приходили в негодность. Отопительная система работала слабо и практически не приносила желаемого результата.

Технические характеристики

  1. Масса конструкционная- 3130 кг
  2. База -2370 мм
  3. Габаритные размеры- 3815x1970x2550мм
  4. Колея по передним колесам 1200-1800мм
  5. Колея по задним колесам 1400-2100мм
  6. Дорожный просвет-465мм
  7. Емкость топливного бака-130 л
  8. Максимальная скорость движения 33км/ч
  9. Двигатель 4-х тактный, дизельный
  10. Число цилиндров-4
  11. Рабочий объем 4,75л
  12. Мощность 41 кВт (55л.с.)
  13. Запас крутящего момента-15%
  14. Удельный расход топлива при эксплуатационной мощности 8 л/ч
  15. Муфта сцепления сухая, однодисковая, постоянно замкнутая
  16. Коробка передач девятиступенчатая двухдиапазонная
  17. Число передач вперед 9; Число передач назад 2
  18. Тормоза Дисковые; Тип задней ГНС Раздельно-агрегатная
  19. Максимальное давление 20 МПа
  20. Производительность насоса гидросистемы 45 МПа
  21. Колесная формула 4К2

Виды навесного оборудования

Чтобы расширить область применения тракторов, можно использовать следующее навесное оборудование:

Особенности эксплуатации

Для гидросистемы тракторов МТЗ 50 и 52 используются масла моторные марки М-8Г и М-10Г, а для картера дизеля — М-8ДМ и М-10ДМ.

В качестве смазки используется Литол.

Обкатка

В случае долгого простоя трактора, необходимо провести его обкатку. При проведении данной процедуры все детали машины прирабатываются, а смазка поступает во все узлы.

Сама обкатка не требует значительных затрат усилий от механика, но благодаря этому значительно продлевается эксплуатационный ресурс деталей, а также предотвращается возникновение поломок.

В первое время, которое занимает около 20 моточасов, нагрузка на мотор не должна превышать 50 % от полной мощности.

Важно следить за тем, чтобы температура нагрева корпусных деталей не превышала 70 градусов.

В течении всего времени проведения обкатки необходимо ежесменно проводить технический осмотр по всем правилам.

После завершения обкатки необходимо выполнить ряд действий:

  1. Очистить трактор от загрязнений;
  2. Заменить масло во всех системах;
  3. Смазать узлы и механизмы;
  4. Заменить масляный фильтр мотора и гидросистемы навески;
  5. Промыть фильтр топливного бака;
  6. Проверить ход педалей сцепления и тормоза;
  7. Удостовериться в надежности всех креплений;
  8. Проверить давление в шинах

Основные неисправности

Трактора Беларусь МТЗ 50 и 52 отличается легкостью в ремонте и заменяемостью деталей.

Ниже представлены основные неисправности:

  • Двигатель не запускается из-за присутствия воздуха в топливной системе или неисправности топливного насоса.
  • Часто возникает засорение фильтрующих элементов.
  • При использовании некачественного топлива, мотор может вести себя нестабильно.
  • Не правильно отрегулированы зазоры между клапанами.
  • Возникновение синего дыма при выхлопе происходит из-за попадания масла в камеру сгорания.
  • Перегрев двигателя.
  • При включении передач возникают шумы.
  • В тормозной системе изнашиваются накладки соединительных дисков.

Видеообзор

Следующий видео обзор демонстрирует, как осуществляется вспашка на тракторе МТЗ-50

Отзывы владельцев

Евгений:
«Трактор считается одной из самых удачных моделей среди всех представленных на рынке сельхозтехники. Отличный двигатель, который имеет мощность в 55 лошадей. С его помощью можно делать все сельхозработы, которые необходимы в своем хозяйстве. Существенных недостатков, о которых стоило бы упомянуть я не нашел.»

Гена:
«Несмотря на то, что трактору 9 лет, работает как новенький. Сколько мне на нем пришлось отпахать неизвестно, но справляется со всеми работами, такими как вспашка, посев, сенокос. Ремонт производим на месте, так как конструкция проста, а при наличии огромного количества справочного материала и уже накопленного опыта, проблем не возникает. Радует надежность силового агрегата.»

Если вы являетесь владельцем трактора МТЗ-50 или вам приходилось на нем работать, то предлагаем оставить отзыв для того, чтобы наши читатели смогли ознакомиться с достоинствами и недостатками представленной модели.

Популярные трактора Беларусь МТЗ-50 и МТЗ-52. Описание, характеристики, видео

Анализ технических особенностей трактора мтз-50

Видео: Механизм коромысел трактора МТЗ-80, МТЗ-82 240-1007100-Б1

МТЗ 50 относится к поколению послевоенных тракторов. В 1956 году, на Минском тракторном заводе, началась работа над этим трактором. Первая машина сошла с конвейера предприятия в 1958 году. Что примечательно, для этой модели специально разрабатывался дизельный двигатель, он устанавливался практически на все последующие модификации.

После полевых испытаний, которые МТЗ-50 выдержал с честью, было налажено серийное производство машин. Это произошло в 1962 году. Вплоть до 1985 года, машина поставлялась во все республики бывшего Советского Союза. После упомянутого срока, выпуск тракторов «Белорус» серии МТЗ-50, был частично приостановлен. Машины стали выпускаться в ограниченных количествах и предназначались на экспорт. За 17 лет работы производственной линии, эти колёсные трактора успели неплохо зарекомендовать себя в различных производственных и сельскохозяйственных отраслях. Рассмотрим вкратце общие технические характеристики машин из этой серии.

Устройство техники

Двигатель

В базовой комплектации, трактор МТЗ-50 «Белорус» выпускался с четырёхцилиндровым дизельным двигателем Д-50. Этот агрегат выделялся рядным расположением цилиндров и системой жидкостного охлаждения.

Мощность силовой установки составляет 55 лошадиных сил, рабочий объём – 4,75 литра. Скорость вращения коленвала – 1 700 об/мин. Из достоинств можно отметить неприхотливость двигателя к качеству потребляемой соляры. Расход топлива при пиковых нагрузках – 8 литров в час.

Основной дизель приводится в действие при помощи двигателя предварительного запуска. Это маломощный бензиновый мотор с высоким крутящим моментом. Предусмотрена возможность запуска мотора вручную.

Ходовая часть

Белорус МТЗ-50 — трактор с передними ведущими колёсами. Передняя колёсная пара устанавливается на полужёсткую подвеску. Для лучшей проходимости, передняя подвеска дополнена балансирным мостом.

Задняя подвеска выполнена в жёстком варианте. Передняя и задняя колея могут изменяться по ширине. Задние колёса крепятся к осям при помощи специальных клемм. Это обеспечивает быстрое снятие и замену колёс в случае необходимости.

Трансмиссия

Эта модель тракторов «Белорус» оснащается механической схемой трансмиссии. В трансмиссию входит девятиступенчатая коробка передач, однодисковая сухая муфта сцепления замкнутого типа, блокировка дифференциала заднего моста и тормозная система дискового типа.

Видео: Трактор ДТ75 1974 года запуск двигателя после 2 годов простоя

Коробка передач обеспечивала трактору 9 передних и две задние скорости. Чтобы переключение между различными рабочими режимами происходило без потерь мощности, устанавливался уменьшитель хода комбинированный с увеличителем мощности. Такая схема положительно сказывалась на манёвренности и проходимости трактора.

Кабина

У МТЗ-50 «Белорус» заднее расположение кабины. Рабочее место располагается непосредственно за двигателем. Водительское кресло было подрессорено, это позволяло не испытывать дискомфорта при работе на неровной местности. Кабина была каркасной и цельнометаллической.

Металл был покрыт грунтовкой и специальным порошкообразным красителем. Это повышало сопротивляемость коррозии и позволяло машине работать даже в агрессивной среде.

Внутренняя отделка была выполнена из вибропласта, что обеспечивало защиту от шума и вибраций. Герметичность кабины обеспечивалась за счёт резиновых уплотнителей, которые устанавливались на стёкла.

Обзор модификаций

За время выпуска, МТЗ-50 «Белорус» несколько раз модифицировался. Новые машины имели схожие технические характеристики с базовой моделью, но предназначались для выполнения более сложных работ.

  1. МТЗ-50Х. Эта модификация — продукт совместного производства Минского и Ташкентского тракторных заводов. Модель предназначалась для работы на хлопковых полях, поэтому обладала более высоким дорожным просветом и выпускалась в трёхколёсном варианте.
  2. МТЗ-50В и МТЗ-50Р. Эти машины «Белорус» выпускались на гусеничном ходу и предназначались для работы на виноградниках и рисовых полях.
  3. МТЗ-50Л. Практически точная копия базовой модели, разница заключалась в установке другого двигателя предварительного запуска.
  4. МТЗ-50Н. Низкопрофильный колёсный трактор. Дорожный просвет был уменьшен за счёт установки задних колёс меньшего радиуса.
  5. МТЗ-60, МТЗ-62. Экспортные варианты трактора «Белорус» МТЗ-50. Эти машины оснащались дизельными двигателями СМД-12. Мощность увеличилась до 65 лошадиных сил.

Преимущества и недостатки

Трактор МТЗ-50 «Белорус» относится к тяговому классу 1,4. Машина может работать с различными видами сельскохозяйственного и промышленного навесного оборудования. Благодаря довольно мощному двигателю, трактор отлично справляется с пропашными и уборочными работами.

Рабочий ресурс силового агрегата – 5 000 часов. На практике, дизель Д-50 может отработать гораздо больше времени. Все основные узлы находятся в свободном доступе, поэтому в случае ремонта не нужно разбирать половину машины, чтобы добраться до нужной детали.

Из недостатков можно отметить низкий уровень комфортности кабины. Уплотнители быстро протираются, что разрушает и так невысокую герметичность кабины.

Кондиционер не предусмотрен конструкцией, приходится устанавливать самостоятельно. Система отопления далека от совершенства, поэтому в зимнее время работать практически невозможно.

Хотя производители заявляли, что их детище может работать на топливе любого качества, часто глохнущий двигатель говорит об обратном. Машина не предназначена для работы на больших пространствах, тому виной двигатель, который за всю историю МТЗ-50 «Белорус» ни разу не дорабатывался.

Внимание, только СЕГОДНЯ!

GuruAnimal.ru » Техника и инструмент » Анализ технических особенностей трактора мтз-50

В чем различия между МТЗ 50 и МТЗ 80?

Есть техника, которая нас сопровождает по жизни. Мы так привыкаем к ней, что уже не задумываемся о том, когда она появилась. Это в полной мере относится к механизму, о котором пойдёт речь в дальнейшем. Стоит только увидеть трактор МТЗ–50, его внешний вид, сразу узнаете знакомый с детства трактор «Беларусь».

История знаменитой машины

Этот агрегат создали на Минском тракторном заводе в далёком 1956 году. Испытывая этот механизм, изучая его слабые и сильные стороны, решили – начать выпускать модернизированный его вариант полноприводный МТЗ–52. Обе модификации выпускались параллельно, каждый год большими объёмами. Сельхозпредприятия за короткий срок получили колёсные тракторы. Потом были ещё ряд модификаций этого уникального механизма. Фото МТЗ–50 до сих пор висит во многих сельхозпредприятиях, этот трактор стал одним из символов сельского хозяйства страны. Его знают и помнят. Хотя базовый агрегат давно не выпускается, отдельные его экземпляры ещё работают. Модернизированные варианты – тем более работают. К ним всегда можно найти детали для ремонта. Цены на запчасти недорогие.

Предназначение трактора

Кроме сельского хозяйства, данная модель массово применялась в строительстве и в промышленности. Его можно было использовать для разных нужд, так как у него есть навесное оборудование. Трактор предназначался для:

  • транспортировки грузов;
  • вспашки, боронирования, культивации сельхозугодий;
  • сеяния и обслуживания полевых работ;
  • всевозможных дополнительных действий.

Технические характеристики МТЗ-50 таковы: для своего времени он считался одним из самых эффективных отечественных тракторов.

Долгое время ему не было равных среди колёсных механизмов. У этой модели можно менять ширину между колёсами, увеличивать или уменьшать. Достоинства данного агрегата в том, что его можно ремонтировать в любых условиях. Даже в поле. Трактор универсален, благодаря навесному оборудованию. Кроме перевозки грузов, он может работать как погрузчик и как экскаватор. Может бурить грунт. Быть стогометателем. Чистить снег. Стоит только навесить бульдозерный передок. Может работать на разных марках солярки. Даже если солярка некачественная. Вынослив. Работает в любых погодных условиях. Ещё плюс – механизм один из самых дешёвых по себестоимости, Запчасти к нему доступны и стоят недорого.

Есть и минусы. Прежде всего, невысокая производительность при обработке больших посевных площадей. У него нет кондиционирования. Он слишком шумный. До нынешнего времени выпускаются другие модификации трактора, МТЗ-80, МТЗ-82. Аналогом трактора считается Беларус–500.

Общие технические характеристики

Вес трактора МТЗ-50 (в рабочем снаряжении) составляет 3430 кг. Машина имеет такие параметры:

  • длина – 3 метра 85 см.;
  • от левого края до правого края – 1метр 97 см.;
  • высота – 2 метра 78 см.;
  • расстояние между колёс (можно менять) передние – 1 м. 20 см., задние 2 м. 10 см.;
  • топливный бак вмещает 130 литров;
  • имеет раздельно-агрегатную гидравлику;
  • просвет между днищем трактора и землёй – 46 см.;

Дизель трактора расходует при полной мощности работы 8 литров солярки на 100 км.

Характеристики двигателя

Двигатель МТЗ–50 представлен дизелем ММЗ Д-50, который состоит из 4 цилиндров и имеет такие параметры:

  • жидкостная система охлаждения;
  • сила – 55 лошадиных сил;
  • запускается стартёром или вручную.

Движитель вмещает 4, 74 л. солярки.

Устройство трактора

Кабина МТЗ–50 металлическая, защищена от коррозии порошковой эмалью. Система управления в кабине проста. Есть рычаги, педали, руль, приборы, показывающие скорость передвижения, состояние систем гидравлики и топлива. Основой агрегата является сварная половинчатая рама. У муфты сцепления – механические соединения. У заднего моста – мощная основа. Коробка передач. Руль имеет гидравлический усилитель. Радиатор – функционирующий на воде и масле. В гидравлике находится до 21 литра масла. Тормозится через коробку передач и дисковые тормоза. Трансмиссия – механическая. У коробки передач 9 скоростей вперёд, и 2 – назад.

Есть редуктор, который позволяет не терять мощность при переключениях. Благодаря этому машина достаточно проходима в распутицу. За что её достойно оценили в сельской местности. Машина имеет жёсткую подвеску. Мост — балансирующий. Колёса легко разобрать и отсоединить при ремонте. Передние колёса – ведущие, они много меньше, чем задние. Движитель имеет электрический генератор, 2 стартёра, свечи. При переключении реле стартёр начинает двигаться, что в свою очередь приводит в движение трактор. Когда обороты движителя достигают нужных значений, реле опять переключают. Стартёр перестаёт работать. Работает только силовая установка – в заданном режиме.

Модификации

На основе этого трактора было выпущено несколько модификаций. Среди них МТЗ-52 беларусь. Он стал прямым продолжателем МТЗ –50. Технические характеристики МТЗ-52 такие же, как у его прототипа. Единственное отличие в том, что МТЗ-50 одноприводный, а МТЗ–52 – полноприводный. Эту машину выпустили в большом количестве в 60-е – 80-е годы прошлого века, количеством за 1 миллион штук. С середины 90-х агрегат стали наименовать по-другому – Беларус–500. Среди специалистов его по-прежнему называют МТЗ–52. Сейчас его выпускают только небольшими партиями, экспортируемые в другие страны из Белоруссии. Только работающих тракторов б/у этой модели в России много. К тому же есть и другие модификации – МТЗ-80, МТЗ-82, запчасти к которым есть, и они ещё вовсю трудятся.

МТЗ-50 в своё время был отличным трактором. Сейчас трактора б/у продаются от 150 тысяч рублей до 400 тысяч. Цены колеблются в зависимости от технического состояния машины. Запчастей к этому агрегату тоже ещё достаточно.

Знаменитый трактор продолжает трудиться. Несколько поколений запомнили его как родной. С ним связано много воспоминаний и судеб. В Интернете можно легко найти предложения о продаже запчастей к нему.

Трактористы любят этот механизм. Да и мы все его помним и ценим.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чем отличается МТЗ-50 от МТЗ-80?

1) Коленвал. На современных МТЗ-80 коленвал стоит с противовесами, на МТЗ-50 -.
2) Головка цилиндров. На старом двигателе она более объёмная, много лишнего металла, на более современных моторах головка цилиндров выполнена более «изящно», убран лишний вес и объем.
3) Поршни. На МТЗ-50 камера сгорания, в момент когда поршень достигает верхней мёртвой точки гораздо меньше чем на более современных моторах из-за очень маленького выреза под камеру сгорания.
Перейдем к работе.
• Для начала меняем старые ГИЛЬЗЫ и ПОРШНИ на современные. Современные поршни немного короче и легче старых МТЗ-50 но, расстояние от отверстия поршневого пальца до верхушки поршня идеально совпадает, так что можно смело ставить.
• Теперь что касается головки цилиндров: пружины клапанов старого двигателя обычно очень мягкие (будут вяло реагировать), их нельзя ставить на новую головку (обычно головка продаётся абсолютно «голая», без пружин клапанов, втулок и шпилек, поэтому все шпильки со старой головки перекручиваем на новую). Нужно подобрать жесткие пружины от современных отличия, это поможет нашему МТЗ-80 быстрей реагировать, следовательно увеличится максимальное количество оборотов и мощность. Обязательно не забудьте притереть клапана на новой ГБЦ.
• Также вместе с пружинами нужно найти современные форсунки, потому что старая форсунка просто не влезет в новую головку.
• После того, как подготовлена головка цилиндров, перейдем к блоку. Обратим внимание на шпильки, четыре крайних шпильки со стороны аппаратуры слишком длинные для новой головки, потому, что было убрано слишком много ненужного металла в этой области. Что мы делаем: берем шпильковёрт, или две гайки по старинке, выкручиваем ненужные нам шпильки и на их место подбираем либо другие по размеру, либо меньше паримся и подбираем или заказываем болты, учтите что болты или шпильки должны быть сделаны из качественного металла, а не из «сырца». Сырец со временем вытянется, ослабнет под действием нагрузок и появится вероятность прогорания прокладки головки цилиндров. Не пожалейте денег и купите заводские болты, помните скупой платит дважды!
• Теперь что касается форсунок и топливной аппаратуры: на новую головку устанавливаем форсунки современного образца, трубки высокого давления подающие топливо от ТНВД к форсункам придётся перезагибать или подбирать.
• Теперь идем к аппаратурщику. Он настраивает работу Топливного Насоса Высокого Давления(ТНВД, аппаратуры) МТЗ-50 под параметры работы аппаратуры МТЗ-80. Вроде все, двигатель завелся с пол МТЗ-50, и безупречно отработал три сезона, пока не пришла пора менять поршневую. Стоит добавить, что для полного эффекта необходимо было бы еще заменить коленвал и распредвал на современные, но в поле, не снимая двигатель это невозможно.

Трактор МТЗ 50

Трактор МТЗ-50, также известный под именем «Беларусь», относится к категории колесных тракторов общего назначения. Данная машина нашла широкое применение в сельском хозяйстве, где использовалась для пахоты, внесения удобрений, посева и уборки различных культур, мелиорации, культивации и обработки почв. МТЗ-50 использовали в некоторых промышленных областях, в строительстве и даже в коммунальном хозяйстве. Технику хвалили за неприхотливость к горюче-смазочным материалам и простоту в ремонте и эксплуатации. Обслуживание трактора не требовало много времени и сил, служил он долгие годы. Универсальная конструкция позволяла монтировать на МТЗ-50 широкий ассортимент навесного оборудования, потому его часто использовали в качестве погрузчика, экскаватора или бульдозера. Всего было выпущено свыше 1,256 миллиона тракторов МТЗ-50.

Минский завод запустил данную модель в производство в 1962-ом году. В Россию поставки МТЗ-50 осуществлялись до 1985-го года. После этого трактор поставлялся исключительно на экспорт в ограниченном количестве, производство модели периодически останавливали. В 90-х годах МТЗ-50 пережил второе рождение и вновь появился на рынке под маркой «Беларус-500».

Трактор выполнен по стандартной для данного семейства компоновке: двигатель расположен спереди, задние большого диаметра колеса являются ведущими, передние маленькие колеса являются направляющими. Конструкция МТЗ-50 полурамная с несущими картерами узлов трансмиссии. МТЗ-50 появился после глубокой модернизации версии МТЗ-5. Минский завод также выпускал модель МТЗ-52, имеющую полный привод в отличие от МТЗ-50 (передний привод).

Конструкция и внешний вид модели менялись за годы выпуска. В 1960-х МТЗ-50 получил прямоугольную радиаторную решетку. Спустя 10 лет у модели изменилась форма капота, затем появилась кабина увеличенного размера с крышей из стеклопластика.

С 1962-го года было выпущено немало модификаций МТЗ-50:

  • Для экспорта производились версии МТЗ-60 и МТЗ-62, оснащенные агрегатом СМД-12.
  • Отличием МТЗ-50Х были сближенные передние колеса или одно переднее колесо. Данная модель имела высокий клиренс и производилась совместно с Ташкентским тракторным заводом.
  • Крутосклонная модификация МТЗ-50К выпускалась в Тбилиси.
  • Для работы в виноградниках производились версии Т-50В и Т-54В, для работы на рисовых полях – МТЗ-50Р.
  • Еще одной низкоклиренсной модификацией стал МТЗ-52Н. Модель обзавелась балочным передним мостом, заменившим портальный мост, и небольшими задними колесами.
  • МТЗ-50Л от классического МТЗ-50 отличался пусковым устройством мотора.

Технические характеристики

Благодаря тому, что задние колеса крепились посредством клеммовых зажимов, а передние – на полужесткую подвеску с мостом, ширину передней колеи можно было регулировать в границах 1200-1800 миллиметров, ширину задней колеи – в диапазоне 1400-2100 миллиметров. Проходимость МТЗ 50 была отличной, чему способствовал дорожный просвет в 465 миллиметров. Тяговый класс трактора равнялся 1,4. МТЗ 50 имел габариты 3810 на 1970 на 2470 миллиметра при массе в 3,6 тонны. Топливный бак вмещал 130 литров горючего.

Устройство МТЗ 50

МТЗ 50 имел передовые технические характеристики для своего времени. Трактор комплектовался четырехцилиндровым 4,75-литровым агрегатом Д-50 семейства 4Ч11/12,5, работающим на дизельном топливе. Он имел полуразделенную камеру сгорания в поршне. Мощность установки составляла 55 л.с. Сейчас показатель вряд ли можно назвать впечатляющим, но тогда он был крайне высоким. При максимальной загрузке за час работы машина расходовала всего 8 литров горючего. Для тракторной техники показатель являлся превосходным.

Данная модель комплектовалась исключительно механической трансмиссией с однодисковой, постоянно замкнутой, сухой муфтой сцепления. Управление МТЗ 50 осуществлялось посредством 9-ступенчатой 2-диапазонной коробки передач с понижающим редуктором, дополненным увеличителем крутящего момента, переключать который можно было на ходу без разрыва потока мощности. У трактора было 2 задних и 9 передних передач. Задний мост располагал дифференциалом с функцией блокировки, управление которым осуществлялось из кабины при помощи педали, расположенной на полу.
МТЗ 50 получил жесткую подвеску задних колес, и полужёсткую подвеску передних колес. Первые были ведущими и крепились на осях посредством клеммовых соединений. Тормоза у трактора были дисковыми, присутствовал гидроусилитель рулевого управления.

В модель устанавливали раздельно-агрегатную гидравлическую систему с гидроцилиндром, трёхсекционным золотниково-клапанным гидрораспределителем и шестеренчатым насосом НШ-32.

МТЗ 50 относился к тракторам капотного типа, имеющим кабину, размещенную за мотором. Механики благодаря этому легко добирались до моторного отсека, что делало работу в период доливаний рабочих жидкостей или плановых обслуживаний довольно простой. Для высоких трактористов кабина модели была очень тесной. Однако вопросы эргономики при выпуске специальной техники на тот момент стояли не так остро. Небольшие габариты обеспечивали легкий доступ к контрольным приборам и элементам управления.

Подвижные рессоры, на которые устанавливалось сиденье, реагировали на колебания, вызванные неровностями на дорогах, смягчая их восприятие для водителя. Весьма хорошим был уровень звукоизоляции при полностью закрытых окнах и дверях. Слабой стороной кабины были резиновые прокладки, установленные между открывающимися элементами. Они изнашивались довольно быстро, потому спустя несколько лет эксплуатации дорожная пыль начинала попадать в кабину, бороться с проблемой водителям приходилось самостоятельно. Изначально отопление было малоэффективным, а о кондиционерах говорить вообще не приходилось. Последующие изменения несколько исправили ситуацию.

Сейчас купить МТЗ 50 в нормальном состоянии весьма проблематично. Основная масса предлагаемых тракторов имеет давний год выпуска и нуждается в серьезном ремонте. На поиск достойного варианта может уйти много времени. Цена рабочего МТЗ 50 лежит в диапазоне 250000-300000 рублей. За данную сумму можно найти трактор с навесным оборудованием. Модели с новыми двигателями, установленными хозяевами, обойдутся дороже.

Аналоги МТЗ 50

Кроме появившихся позднее модификаций трактора МТЗ 50 (МТЗ-50Л, МТЗ-60, МТЗ-62) к аналогам данной модели можно отнести модели ЮМЗ-6, выпускаемые в Днепропетровске. Трактора производились с 1970-го по 2001-ый года. Основой для них послужил МТЗ-5, потому и отличий от МТЗ 50 оказалось не так много. Правда, ЮМЗ-6 сохранил большую преемственность конструкции предшественника, потому уступал более совершенному МТЗ 50.

Видео

Читать еще:  Кайман - мотоблок, культиватор и окучник в одном устройстве
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
