Буровая установка СО 2: технические характеристики, устройство, фото

Содержание

Буровая установка для устройства буронабивных свай СО-2

Установка СО-2 (ТУ 34-23-10440-82) предназначена для бурения в устойчивых нескальных грунтах скважин диаметром 600 мм, глубиной до 30 м, создания уширенной полости диаметром до 1600 мм для устройства буронабивных свай в промышленном и гражданском строительстве. Установка также обеспечивает возможность бурения скважин в обводненных неустойчивых грунтах под защитой глинистого раствора.

Технические характеристики буровой установки СО-2:

Инструкция-паспорт буровой установки СО-2 представлена разделом справочника.

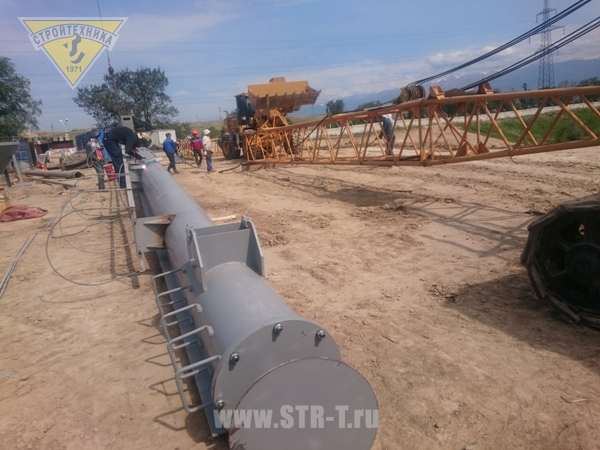

Процесс сборки и монтажа установки на строительном объекте:

Помимо производства и поставки комплекта оборудования компания предоставляет услуги по шеф-монтажу и пусконаладке установок СО-2.

Установка бурения СО-2 монтируется на краны ДЭК-251, ДЭК-401, МКГ-25-01 или другие аналогичные стреловые подъёмные механизмы с грузоподъемностью не менее 25 тонн. Навесное оборудование установки для бурения скважин включает колонну с направляющими, по которым перемещается каретка с электроприводом и очиститель. К выходному валу электропривода (двигатель, редуктор) присоеденена телескопическая шнековая буровая колонна с буровым инструментом на конце (винтовой бур, трехперая коронка). При бурении скважин глубиной до 22 м выдвигается внутренняя секция телескопической колонны, а при бурении скважин на глубину до 30 м выдвигаются обе секции телескопической колонны. Устройство уширенной полости в пробуренной скважине производится только в устойчивых сухих грунтах при помощи опционного уширителя проходного сечения.

Составные части и элементы буровой установки СО-2:

    Вернуться в раздел —
  • Буровое оборудование, установки водопонижения иглофильтрами, насосы

Справочник по оборудованию

  • Назначение буровой установки
  • Конструкция установки СО-2
  • Стойка, каретка
  • Привод установки СО-2
  • Буровая колонна, перехват, очиститель
  • Шнек, буровая коронка
  • Расширитель буровой установки
  • Штанга, желонка, кондуктор
  • Монтаж и демонтаж установки
  • Работа установки СО-2, бетонирование свай
  • Эксплуатация буровой установки, смазка, ТБ

  • Буровые установки для устройства горизонтальных скважин
  • Cтанки для канатно-ударного бурения
  • Строительная техника для прокладки трубопроводов

Смотрите также раздел:

+7 (499)265-09-17, (499)265-09-18, (499)265-09-27, (800)301-0545 , Сделать прямой звонок с сайта e-mail: info@str-t.ru Компания в:

Производство и продажа строительного оборудования и техники — ПО «Стройтехника». Соpуright Копирование материалов сайта запрещено.

CO-2 — буровая установка для устройства буронабивных свай

Буровые скважины для свай диаметром 600 мм бурятся самоходными буровыми машинами на гусеничном ходу, базой для которых являются экскаваторы или подъемные краны.

Производитель и назначение буровой установки СО-2

Производственное объединение «Стройтехника» с 1961 года разрабатывает и выпускает технику для строительства. Его продукция востребована на всех крупнейших строительных объектах России и ближнего зарубежья.

Читать еще:  Экскаватор Hitachi ZX 210. Технические характеристики, цены и аналоги

Установка СО-2 предназначена для работы по устройству скважин для свай. Возможности техники позволяют ей работать в условиях устойчивых грунтов без скальных включений.

Если есть необходимость установки буронабивных свай в условиях неустойчивых грунтах, работа выполняется под защитой глинистого раствора. Еще одна функция установки — расширение основания уже существующих скважин. Для выполнения этой работы грунты должны быть устойчивыми и сухими.

Конструкция

Базируется установка на базовой машине в виде крана. Навесное оборудование включает направляющую в виде трубы с движущейся по ней, благодаря электроприводу, кареткой. Выходной вал электропривода соединен с телескопической буровой колонной, снабженной очистителем. Колонну составляют две секции. По всей длине нижней секции располагаются шнековые лопатки. Когда установка работает, грунт разрушает буровая трехперая коронка, расположенная на конце шнека, или винтовой бур.

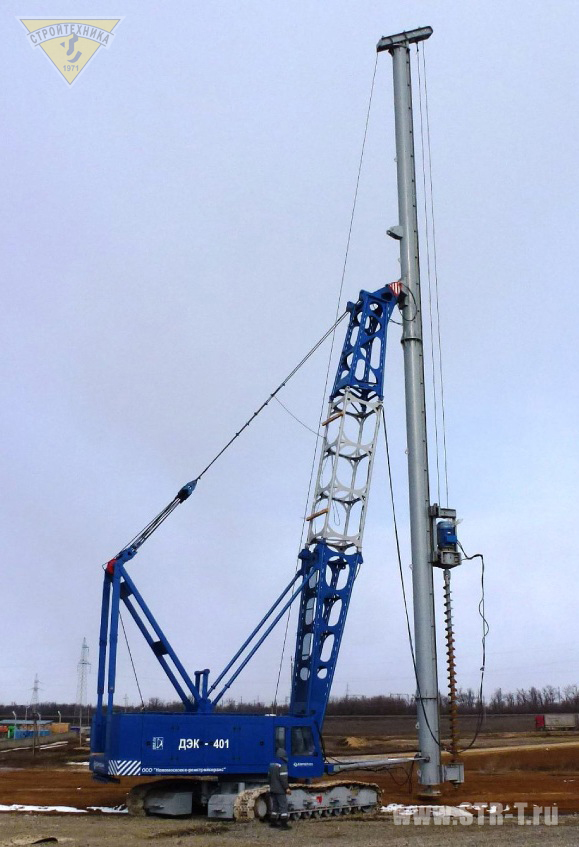

Фото буровой установки СО-2

Обычный диаметр скважин — 600 мм, их глубина — до 30 метров. Диаметр уширенной полости для установки свай — 1600 мм.

Оборудование и последовательность выполнения работ

Грузоподъемность крана-основы для установки — 25 тонн. Бурение скважин, не глубже 12 м выполняется без выдвижения штанги. Когда предстоит бурение скважины до 22 метров, нижняя секция буровой колонны раздвигается. Чтобы бурить до 30 метров, раздвигают обе секции.

Когда выполняется бурение первых 6 метров глубины, шнек транспортирует грунт на поверхность, убирают грунт вручную. Когда глубина превышает 6 метров, извлеченный из земли шнек надо периодически освобождать от налипшего грунта очистителем. По техническим нормам бурить можно послойно (если грунты разнородные) или на всю глубину (при однородных грунтах на всем протяжении скважины).

Чтобы выполнять работу по уширению основания для свай, используют специальный уширитель проходного сечения.

Перемещение установки от одной скважины к следующей:

  • перемещение от одного места бурения к следующему;
  • подготовка шпальной клетки под направляющую стрелу;
  • разборка шпальной клетки.

Работа установки:

  1. шнек опускают в скважину;
  2. если необходимо, выдвигают штангу;
  3. выполняют бурение;
  4. собирают телескопическую штангу;
  5. извлекают шнек из скважины;
  6. устанавливают шнекоочиститель;
  7. очищают шнек;
  8. снимают шнекоочиститель и возвращают стрелу на место бурения.

Для работы на установке состав звена должен включать не менее двух человек: машиниста буровой установки (5 разряда) и помощника машиниста (4 разряда).

Технические характеристики

Технические характеристики буровой установки СО 2 представлены в таблице:
