Экскаватор карьерный гусеничный: описание, модельный ряд, фото, цены

Содержание

Карьерная техника

Нет сомнения, что экскаватор карьерный гусеничный (ЭКГ) флагман работы в тяжёлых условиях открытого способа добычи породы. Именно об этой мощной и надёжной технике пойдёт речь.

Этот вид специальной техники можно разделить по количеству гусениц, установленных на платформе:

  • двух;
  • четырех;
  • и восьми гусеничная техника.

В качестве рабочих приспособлений применяются ковши обратного и прямого действия, емкостью 50 куб.м и более.

Буквенные обозначения

Давайте расшифруем заглавные буквы для того, чтобы понять о какой технике идёт речь.

Экскаваторы ЭКГ –это:

Следующая за буквами цифра 5 (как пример), говорит о вместимости ковша. Измерение проводится в кубических метрах. Далее, может стоять буквенное обозначение «У», это модернизация: удлинённое рабочее оборудование для верхней погрузки. И последним обозначением может быть изготовитель. Буква «Н». Понятно, что изделие изготовлено Краматорским машзаводом. Украина, Донецкая область. Полностью это выглядит следующим образом: ЭКГ5-УН. Экскаватор карьерный гусеничный отзывы, об украинской технике читайте на страницах журналов, ищите информацию в интернете.

JCB 200: технические характеристики, особенности, цена.

Новые возможности самосвала МАЗ 5516 тут.

Устройство

Экскаватор карьерный гусеничный видео youtube показывает комплектацию, в которую входят: кузов, рама поворотного тира, рукоять стрела, мощный ковш, гусеничные рамы. Также в комплектацию входит двуногая стойка и нижняя рама. Мощная горнодобывающая машина изготовлена из стали высокого качества. Производители утверждают, что на ней можно работать в разных климатических условиях. Экскаватор карьерный гусеничный видео, которого вы найдёте в интернете,может работать при разных температурах.

Экскаватор карьерный гусеничный модельный ряд и цены на новую технику и б/у

Описание и характеристики популярных моделей.

ЭКГ с ковшом 4 куб.м — 6 куб.м

Модель ЭКГ-4,6 А. Это начало выпуска тяжёлых машин на заводе УРАЛМАШ. Экскаватор карьерный гусеничный видео ютуб более подробно расскажет о становлении и процессе производства. Всё началось в далёком 1965 году, с тех пор с конвейера сошла не одна модернизированная машина. 1980 год ознаменовался выпуском обновлённой пятой серии. Они сегодня успешно трудятся в карьерах по скальным, предварительно взрыхлённым взрывом. Ковш 5,2 куб.м с возможностью замены более вместительным, объёмом 7 куб.м. Вес ЭКГ-5А составляет 19,6 тонны. Мощность силового агрегата 250 кВт.

ЭКГ-5В

На нём установлен электрический силовой агрегат 250 кВт. Может работать по породе без подготовки (взрывов и скального бурения). Ковш характерной формы с молотками вместо привычных для нас зубьев.

ЭКГ-5Д

Экскаватор карьерный гусеничный характеристики с предыдущей моделью практически одинаковые, но есть отличие.Это комбинированный дизель с электрическим силовым агрегатом. Назначение – добыча разработанных пород.Самостоятельно выполняет погрузку в самосвал.

ЭКГ-5У

Мощная, манёвренная техника с большими возможностями. Машина проходит траншеи, обрабатывает уступы и самостоятельно выполняет погрузку. Кабина комфортная и удобная для работы оператора. Обзор отличный, рычаги управления находятся в пределах доступных для оператора. Он не отвлекается на их поиск и может внимательно следить за ходом работ.

Экскаватор карьерный гусеничный модельный ряд с емкостью ковша 8-10 куб.м

Здесь представлена всего одна модель – это ЭКГ-8-И. её отличие два ковша разного объёма. Один ковш предназначен для тяжёлых грузов (8 куб.м). Другой для средних грузов (ковш объёмом 10 куб.м).Экскаватор карьерный гусеничный модельный ряд с ценами,подробным описанием и техническими характеристиками можно найти в интернете. Цены зависят от года выпуска мощности агрегата и объёма ковша.

Экскаватор карьерный гусеничный характеристики цена на ЭКГ-8-И

Оснащается электрическим силовым агрегатом мощность 520 кВт. Вес монстра 373000 кг.Экскаватор карьерный гусеничный фото, которого вы найдёте в разделе продажи спецтранспорта, способен выходить на подъём более 10 градусов не теряя своих рабочих кондиций. Еще один экскаватор карьерный гусеничный характеристики цена, которого плавает и зависит от технических показателей идёт с дополнительным обозначением «УС».

ЭКГ-8-УС с длинной стрелой может выполнять операции по погрузке породы в самосвалы на высоте автотранспорта.Обрабатывает уступы на большой высоте. Работает для загрузки породы в железнодорожные вагоны.

Экскаватор карьерный гусеничный модельный ряд фото машин с ковшом 10 куб.м в нашем обзоре представлены в нескольких вариантах. Их отличает увеличенная мощность подъема, равная 110 тоннам.

Линейка тяжёлой техники представлена также ЭКГ-12,5, двадцатой серией. Все машины надежны, устойчивы на небольших поверхностях и манёвренные.

Читать еще:  Каток Hamm 90. Технические характеристики, устройство и цены

Экскаватор карьерный гусеничный цена отзывы

Стоимость ЭКГ 2 900 000 рубля за технику, бывшую в употреблении.Эта среднестатистическая цена установлена на модели ЭКГ-5А. Экскаватор карьерный гусеничный цена, которого варьируется от 3 800 000 до 4 500 000 рубля, представлен на вторичном рынке большей частью моделями ЭКГ-5А и ЭКГ-12,5. Отзывы на тяжёлую технику разных поставщиков отличаются. Одни недовольны мощностью определённых моделей, другие жалуются на высокие цены. Хотя все соглашаются, что машины надёжны и при своём весе манёвренные.

Экскаватор гусеничный Hitachi zx 2oo: технические характеристики, цена, отзывы.

Ремонт экскаваторов на гусеничном ходу в этой статье.

Техника на гусеничном ходу от фирмы Hyundai смотрите здесь.

Вопросы, связанные с ремонтом

Мощная крупногабаритная техника требует особого к себе отношения. Работы по профилактике и ремонту дорогих машин нужно проводить под присмотром специалистов. Обслуживать технику желательно в одной организации, у которой есть собственная мощная ремонтная база. При замене частей и механизмом требуется установка оригинальных деталей. Особое внимание необходимо уделять тормозной системе и гидравлике.

[tip]Профилактические работы нужно проводить исходя из рекомендаций завода-изготовителя.[/tip]

В заключении

Для работы на дорогостоящей технике нудны опытные специалисты, знакомые с процессом добычи и работы на машинах этого тира. Постоянная работа на открытом воздухе заставляет искать новые формы защиты и комфорта для машинистов. Кабины постоянно модернизируются и совершенствуются. Всё направлено на сохранение здоровья сотрудников управляющих этими монстрами.

Каталог экскаваторов карьерных гусеничных

Экскаватор карьерный гусеничный (ЭКГ) – электрическая одноковшовая, полноповоротная, электромеханическая машина на гусеничном ходу. Была разработана и сконструирована для разработки и погрузки в транспортные средства или в отвал вскрышных пород и полезных ископаемых.

Экскаваторы ЭКГ эксплуатируются на открытых горных работах в угольной промышленности, в цветной и черной металлургии.

Наиболее известные производители гусеничных карьерных экскаваторов на территории СНГ – Уралмаш, ОМЗ и КРАСТЯЖМАШ.

Наиболее распространены экскаваторы ЭКГ с объемом ковша 4-5.2 куб.м, произведенные на АО «Уралмаш». Следующие по популярности машины на базе ЭКГ 8И АО производства ОМЗ.

Идущая за аббревиатурой ЭКГ цифра показывает вместимость ковша в метрах кубических. Буквенный индекс обозначает вариант модернизации: литера Д, например, означает, что машина агрегатирована дизель-электрическим приводом, который дает возможность эксплуатации в условиях отсутствия линии электропередачи, литера У – экскаватор оснащен удлинённым рабочим оборудованием.

Рассмотрим пример стандартного экскаватора ЭКГ.

Получило название «прямая механическая лопата». В рабочее оборудование включается: рукоять ковша, ковш, стрела с напорным механизмом, механизм открывания ковша, а также двуногая стойка.

Стрела экскаватора сконструирована таким образом, что ее нижний конец базируется на подпятники поворотной платформы. Канатный полиспаст поддерживает верхний конец стрелы.

Передняя стенка ковша экскаватора ЭКГ выполнена из высокомарганцовистой стали и снабжена съемными зубьями в количестве пяти штук. Корпус ковша совмещается пальцами с днищем и коромыслом. Две сварные балки прямоугольного сечения, из которых состоит рукоять ковша, изготавливаются из листов низколегированной стали.

Стрела экскаватора ЭКГ- это сварная металлическая конструкция коробчатого сечения. На ней также установлен напорный механизм, лебедка открывания ковша, головные блоки, блоки стрелового каната.

Поворотная платформа с механизмами экскаватора ЭКГ.

На ней базируется два поворотных механизма, подъемная лебедка, пневмосистема, электрооборудование, стреловая лебедка, двуногая стойка, кузов. Поворотная платформа экскаватора ЭКГ опирается на ходовую тележку при помощи роликового круга и соединяется с ней центральной цапфой. Также между нижней и поворотной рамами находится высоковольтный токоприемник. Лебедка подъема стрелы оснащена приводом от электрического двигателя лебедки подъема ковша.

Напорный механизм экскаватора работает от электродвигателя. На валу силового агрегата закреплена шестерня, которая находится в зацеплении с зубчатым колесом промежуточного вала редуктора. Каждый из двух агрегатов, составляющих поворотный механизм, оснащен вертикальным электродвигателем с фланцем, который опирается на корпус редуктора.

Ходовая тележка экскаватора ЭКГ.

Образуется нижней рамой, зубчатым венцом с нижним кольцевым рельсом, гусеничным ходом, муфтами переключения гусеничного хода, редуктором хода с тормозом, гидросистемой управления тормозом.

Ходовой механизм гусеничного карьерного экскаватора приводится в движение электрическим двигателем, место расположения которого — передняя стенка нижней рамы.

Гидросистема управляет тормозами механизма переключения гусениц и ходового механизма. Базовые детали гидравлической системы экскаватора ЭКГ располагаются на задней стенке нижней рамы.

Среди мировых производителей экскаваторы карьерные гусеничные ЭКГ выпускают компания Caterpillar, выкупившая бренд BUCYRUS, Komatsu и P&H.

Карьерный экскаватор

Содержание

Карьерный экскаватор принадлежит к категории крупной спецтехники, предназначенной для работы с большими объемами материалов (грунта, щебня и др.). В том виде, в котором такая техника известна сейчас, она появилась в 1936 г., когда американская горнодобывающая отрасль активно развивалась и нуждалась в больших высокопроизводительных машинах, способных передвигаться по карьеру. Многие виды полезных ископаемых и в настоящее время добываются открытым способом. Это обуславливает востребованность и активное использование карьерных экскаваторов.

Сферы применения

Такие машины применяются на открытых площадках следующих типов:

  • горнодобывающих и карьерных – при добыче угля, разработке рудных и нерудных месторождений, в цветной и черной металлургии;
  • строительных и дорожно-строительных – при подготовке места под возведение крупных зданий, прокладке магистралей и шоссе.
Читать еще:  Измельчители садовые Viking купить в Москве. Доставка по России.

Основные виды работ, которые выполняют с помощью карьерного экскаватора:

  • копание и извлечение материалов (угля, руды, грунта и т. п.);
  • расчистка участков;
  • перемещение материалов по горизонтальной плоскости;
  • погрузка материалов на транспорт с целью последующей перевозки.

Применение карьерных экскаваторов уместно везде, где требуется выполнить крупный объем работ. В противном случае используются машины из категорий средней или малогабаритной техники.

Принцип работы

Карьерные экскаваторы являются гусеничными, что обеспечивает их способность свободно перемещаться по местности с различным рельефом, в т. ч. по холмистым и пересеченным участкам, выступам карьеров и др. Основным рабочим элементом такой техники является ковш. Его конструкция может варьироваться в зависимости от типа выполняемых задач. Рабочий цикл машины состоит из двух базовых этапов:

  • непосредственного копания;
  • перемещения материала к месту отвала либо к точке погрузки.

В зависимости от типа выполняемых работ, гусеничный карьерный экскаватор может оснащаться разноплановым навесным оборудованием.

Особенности конструкции

Конструкция карьерного экскаватора включает в себя следующие базовые элементы:

  • кузов,
  • стрелу,
  • поворотную платформу,
  • нижнюю раму,
  • двуногую стойку,
  • ковш,
  • гусеничные рамы,
  • рукоять.

Для изготовления конструктивных элементов применяется высокопрочная сталь, что обуславливает их устойчивость к нагрузкам. Такая техника способна выполнять масштабные объемы работ при широком диапазоне внешних температур.

Надежность и выносливость карьерных экскаваторов также обуславливаются конструктивными решениями, среди которых:

  • специализированные механизмы торможения дна ковша, которые уменьшают колебания днища, предотвращают его удары о рукоять или корпус;
  • применение в подвеске ковша уравнительного блока, что уменьшает нагрузку на стрелу в процессе выполнения работ;
  • полублоки, закрепленные на балке рукояти, что повышает выносливость последней и ее устойчивость к нагрузкам.

Рабочие инструменты

Для расширения функциональности гусеничные карьерные экскаваторы комплектуются навесным оборудованием. К его наиболее популярным разновидностям относятся:

  • грейфер. Он представляет собой разновидность ковша, который состоит из двух челюстеобразных элементов. Благодаря такой конструкции грейфер может создавать узкие ямы в грунте, изымать из них почву без расширения стенок. Подобные ковши также подходят и для погрузочно-разгрузочных манипуляций;
  • кран. С его помощью осуществляется перемещение грузов, что избавляет от необходимости комплектовать площадку дополнительным грузоподъемным оборудованием;
  • драглайн. Данный элемент предусматривает соединение каната и стрелы гибким сцеплением и используется при выполнении карьерных работ, реже – при очистке водоемов, в строительстве;
  • прямая лопата. Она представляет собой разновидность ковша, который отличается откидывающимся днищем. Предусмотрены также засов и сменные зубья. По типу рукояти прямые лопаты бывают одно- и двухбалочными;
  • обратная лопата. Такое оборудование состоит из стрелы, ковша, стойки и рукояти. Ковш прикрепляется к рукояти, которая фиксируется к стойке. При натяжении каната рукоять двигается против часовой стрелки, вследствие чего ковш погружается в грунт.

Технические характеристики

Основной характеристикой карьерного экскаватора является емкость его ковша. В зависимости от модели она может достигать 50 м3. Чем больше вместительность, тем выше производительность экскаватора, поскольку возрастает объем грузов, которые он способен перемесить за один раз. Кроме того, имеют значение следующие характеристики данной техники:

  • длина стрелы – до 55 м;
  • скорость перемещения экскаватора – до 2,5 км/ч;
  • рабочий цикл – порядка 50 с;
  • ширина гусеницы – до 24 м;
  • радиус черпания и выгрузки – до 24 м;
  • радиус копания и зачистки – до 30 и 20,4 м соответственно;
  • высота разгрузки и копания – до 24 и 21 м соответственно;
  • давление на грунт – до 0,42 МПа.

Классификация (виды)

По нормативным документам РФ различают следующие разновидности карьерных экскаваторов.

  • ЭКГ. Это гусеничная техника, ковш которой поднимается с помощью канатов. Машина широко используется для проведения строительных и карьерных работ.
  • ЭГ. Подъем ковша у таких гусеничных экскаваторов осуществляется с помощью гидравлического механизма.
  • ЭГО. Данной аббревиатурой маркируются экскаваторы с обратной лопатой.
  • ЭДГ. Такие экскаваторы укомплектованы драглайном.
  • ЭКР. Это рельсово-шагающий или гусеничный экскаватор роторного типа, укомплектованный несколькими ковшами.
  • ЭКГВ. Он представляет собой универсальный гидравлический экскаватор с одним ковшом, приводимым в движение посредством гидросистемы.

Есть также и другие варианты классификации карьерных экскаваторов:

  • по количеству гусениц – 2, 4 либо 8;
  • типу привода – гидравлический, механический, электрический, гидромеханический;
  • типу рабочего цикла – циклические и непрерывные;
  • углу вращения – полно- и неполноповоротные.

Зарубежная классификация такой спецтехники отличается от российской.

Правила выбора

При выборе гусеничных карьерных экскаваторов отталкиваются от следующих базовых факторов:

  • мощности техники;
  • количества ковшей;
  • условий эксплуатации.

Мощность и количество ковшей напрямую определяют производительность машины, т. е. объем работ, который она способна сделать за определенный временной промежуток. От условий эксплуатации (карьер, городская застройка, стройплощадка и т. п.) зависят тип привода и другие конструктивные особенности оптимальной модели.

Карьерные экскаваторы Cat®

Известный американский производитель спецтехники – компания Caterpillar – выпускает карьерные гусеничные экскаваторы, рассчитанные на самые жесткие условия эксплуатации. Машины Cat отвечают повышенным требованиям в плане выносливости и надежности, отличаются экономичным расходом топлива, обеспечивают комфортные условия для оператора. Увеличенная вместительность ковша позволяет повысить производительность. Использование такой техники помогает уменьшить себестоимость выполнения горнодобывающих, строительных и других работ.

Популярные модели

6015B. Полная мощность такого экскаватора составляет 606 кВт, масса – 140 тонн, а вместимость ковша – 8,1 м3. Это новая гидравлическая модель для горной разработки. Экскаватор 6015B перемещает более значительные объемы материала при меньших расходах.

Читать еще:  Экскаватор-погрузчик JCB 3CX: особенности, технические характеристики экскаваторного и погрузочного оборудования

Техника данной модели комплектуется самыми мощными в своем классе двигателями, что позволяет сократить рабочий цикл. Кроме этого, увеличены габариты стандартного ковша относительно модели 5110В, оптимизирована загрузка на фирменные самосвалы Cat. Повышение эффективности также достигается за счет плавающей стрелы, способной регенерировать масло в своем контуре (это снижает нагрузку на мотор), рекуперации энергии поворотного механизма, фирменных интегрированных технологий управления и др.

6020B. Полная мощность данной модели составляет 778 кВт, масса – 224 тонны, а вместимость ковша – 12 м3. Это карьерный гусеничный экскаватор, характеризующийся простотой, долговечностью и надежностью.

Он разработан инженерами Caterpillar с нуля, с учетом потребности пользователей в технике, которая отличалась бы простотой в эксплуатации. Машина 6020B имеет модульную конструкцию и характеризуется легкостью в сборке, обслуживании и управлении. Процесс обучения занимает сравнительно мало времени, а работы выполняются эффективно и безопасно. Техника 6020B имеет лучшую в своем классе эффективность, что достигнуто посредством технологии распределения потока отдельного насоса. Кабина обладает современной конструкцией и планировкой, обеспечивает улучшенную обзорность.

6040/6040FS. Полная мощность такого карьерного экскаватора составляет 1516 кВт, масса – 407 тонн, а вместимость ковша – 22 м3. Данная модель стала эталоном надежности, выносливости и долговечности в категории гидравлической техники. В экскаваторах 6040/6040FS увеличено время безотказного функционирования, что достигается за счет обновленной конструкции ходовой части.

Стандартные характеристики такой спецтехники разработаны согласно принципам MDG 15 и 41, что позволило повысить безопасность выполнения задач. В комплексе с наличием проверенных функций, например TriPower для FS, системой CAMP и полностью независимой масляной системой охлаждения, все это делает машины 6040/6040FS флагманами в линейке гидравлических карьерных экскаваторов Cat.

Экскаватор карьерный гусеничный

Сложно представить себе карьерные работы без использования экскаватора. Компания CASE предлагает своим клиентам экскаватор карьерный гусеничный в легком, среднем и тяжелом классе.

КАРЬЕРНАЯ ТЕХНИКА

Карьерный гусеничный экскаватор считается лидером среди прочей карьерной техники, которая используется для добычи породы и полезных ископаемых открытым способом. Данная машина является мощным и надежным помощником, который использует для работы ковши и лопаты, функционирующие прямым и обратным способом.

УСТРОЙСТВО КАРЬЕРНОГО ЭКСКАВАТОРА НА ГУСЕНИЧНОМ ХОДУ

В базовую комплектацию карьерного экскаватора на гусеничном ходу входят: кузов, ковш высокой мощности, стрела, гусеничные рамы, рама поворотного тира. Кроме того, стандартная комплектация предусматривает нижнюю раму и двуногую стойку. Изготавливаются экскаваторы из высокопрочной стали высшей марки, за счет чего производитель дает гарантию на эффективную работу экскаватора в любых погодных условиях и при широком разбеге температур.

КАРЬЕРНЫЙ ЭКСКАВАТОР: МОДЕЛЬНЫЙ РЯД И СТОИМОСТЬ

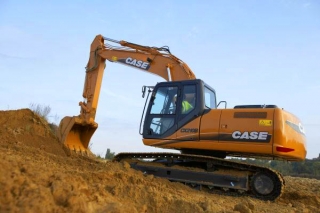

Современные экскаваторы компании CASE справедливо относят к одним из лучших машин специального назначения. Они отличаются значительной производительностью, экономным расходом топлива и высокой безопасностью. В каталоге компании насчитывается 13 разновидностей экскаваторов.

Среди моделей землеройной техники Кейс выделяют:

    в легком классе: модели CХ80, CХ160B, CХ180B, CХ130B;

Так, новую машину модели CX80 можно отыскать за 2 млн. рублей, тогда как новый CX800B без модификации обойдется покупателю примерно в 36 млн. рублей.

в среднем классе: модели CХ210B, CХ240B, CХ290B, CХ230B,CХ350B, CХ370B;

Экскаватор средней тяжести модели CX210B 2016 г. без пробега покупатель сможет приобрети за 9,5 млн. рублей, а б/у машина той же модели, но 2007 года обойдется конечному пользователю всего лишь в 3 млн. рублей.

Более мощную технику CX290B 2013 года выпуска отдают за 6,58 млн. рублей, а вот новая машина данной модели стоит уже 10,8 млн. рублей.

  • в тяжелом классе: модели CХ470B, CХ700B, CХ800B.
  • ПОПУЛЯРНЫЕ МОДЕЛИ

    Выделить среди всей линейки экскаваторов карьерных гусеничных серии СХ от компании CASE какую-то наиболее популярную модель сложно. Невозможно не учитывать тот факт, что все модели разделены по силе и габаритам, и не могут соперничать друг с другом. Однако если не учитывать необходимость работы в крайне сложных условиях с очень большими объемами породы, то наиболее часто покупатели отдают предпочтение таким моделям, как CX80, CX130B, CX210B.

    РЕМОНТ ЭКСКАВАТОРОВ

    Удобный ремонт и практичное сервисное обслуживание являются одним из главных аспектов при выборе спецтехники. Землеройная техника фирмы CASE признаётся во всем мире лидером по удобству и легкости проведения ремонтных работ и технического обслуживания.

    Компания совместно с дилерами организовывает сервисные центры, в которых можно найти все необходимые оригинальные детали и комплектующие, а также узлы и агрегаты. С целью обеспечить своих клиентов сервисом высокого класса, компания CASE проводит обучение для всех своих партнеров и представителей. Вы можете быть уверенными в том, что вашу технику будут обслуживать компетентные профессионалы.

    ЭКСКАВАТОРЫ ОТ АКТИО РУС

    Официальный дилер американской техники Кейс, компания Актио Рус предлагает своим клиентам услуги по торговой реализации, обслуживанию и ремонту карьерных гусеничных экскаваторов от американского производителя. Ниже представлены фотографии модельного ряда экскаваторов компании CASE.
