Обзор строительных подъемников умелец ПС-320 и ПС-500: технические характеристики, устройство, фото

Содержание

Строительный подъемник отечественного производства «Умелец»

Во время ремонта и строительства достаточно тяжело вручную поднимать на этажи ведра со шпаклевкой и краской, рулоны линолеума, упаковки плитки и прочие материалы. Чтобы облегчить и ускорить этот процесс, придумали легкий переставной подъемник Умелец. Его еще называют «краном в окно», так как он подает все необходимое прямо в проемы окон, при необходимости поднимая груз на 50-80 метров.

Подъемники строительные «Умелец»

Этот механизм – отечественное изобретение (что, впрочем, понятно уже по названию). Выпускают его многие российские предприятия, например, компания «GRAS», Средне-Волжская Промышленная Компания, Челнинская Крановая Компания и другие производители. Большой размах стрелы (1,8 метра), возможный благодаря ее коробчатой конструкции, делает этот кран лидером среди подобных устройств.

Поставляется подъемник в разобранном виде. Он настолько компактен, что вполне может быть доставлен на место всего одним человеком. Разобранный кран легко помещается в пассажирский лифт и проходит в лестничную клетку, не задевая стен. И после сборки его несложно вручную переставить на другое рабочее место – для этого имеются специальные колеса.

Прочные стальные детали обеспечивают грузовому крану долгий срок службы, а тросоукладчик, идущий в комплекте, продлевает жизнь канату.

Область применения

Агрегат можно установить на крыше или в проеме здания, где Умелец держится весьма устойчиво (чему содействуют семь противовесов). При выполнении работ внутри дома устойчивость достигается с помощью распорного домкрата. При этом перекрывается высота комнаты от 2,6 до 3,1 метра.

Практично использовать этот кран, когда возводится или ремонтируется здание из нескольких этажей. С помощью Умельца в монтажные, дверные, оконные проемы поставляют все необходимые предметы. В частности, рабочий инвентарь, отделочные материалы, оборудование. Кроме того, через те же проемы подъемник поможет спускать вниз строительный мусор.

Особенности эксплуатации

Умелец сделан в климатическом исполнении У2 и нормально себя чувствует в достаточно большом температурном диапазоне. Он выдержит и знойные плюс сорок градусов, и морозные минус сорок. При тридцатипятиградусной жаре допустима влажность семьдесят пять процентов.

Собирают подъемник на том месте, где предполагается его устанавливать. В комплекте идет инструкция (где, к слову, указан порядок сборки), а также паспорта на электромотор и редуктор. Пользоваться Умельцем рекомендуется, изучив эксплуатационную инструкцию, выполняя требования ПУЭ и ПБ-10-382. Иначе, «Правила устройства и безопасной эксплуатации грузоподъемных кранов».

Нельзя устанавливать подъемник в тех местах, где имеется опасность пожара или взрыва, а также там, где велика концентрация кислотных или щелочных паров, способных вызвать коррозию металлических частей. Подъем и опускание с помощью Умельца ядовитых опасных веществ, расплавленного металла, людей запрещен.

Устройство

Рабочий орган строительного подъемника – это подвеска, движимая электрической лебедкой. Металлические детали держатся болтовыми соединениями. Пролетная балка состоит из двух двутавровых балок, скрепленных с помощью приварных фланцев. Имеются две стойки (передняя и задняя), сделанные из металлических труб.

Лебедка закреплена на задней стойке. Механизм представляет собой раму с барабаном, который располагается на выходной оси редуктора. Другая сторона барабана насажена на подшипниковую опору. Пульт управления краном находится на кронштейне рядом с редуктором.

Электрическая часть – двигатель с тормозом электромагнитного типа, а также электрические пускатели, автоматический выключатель, тельфер и микровыключатель (который находится на кошке).
Схема подъемника Умелец

Технические характеристики

Две самые популярные модификации Умельца – это ПС-320 и ПС-500, название которых указывает на максимальный вес, перемещаемый краном. В первом случае это 320 килограммов, во втором – 500 килограммов.

ПС-320

Конструкция данного подъемника позволяет ему дотянуться на высоту до 50 метров (в специальном исполнении – до 75 метров). Для устойчивости используются семь противовесов или распорный домкрат. Далее – характеристики:

Обзор строительных подъемников умелец ПС-320 и ПС-500: технические характеристики, устройство, фото

Здесь можно скачать схему упаковки Подъемника строительного Умелец при отгрузке в адрес покупателя от ТД Ульяновские тали. Формат JPG, размер файла — 96КБ.

Кран в окно Умелец на участке сборки кранов Умелец.

Читать еще:  Экскаватор гусеничный с гидромолотом: цена, фото, видео JCB экскаватора

Кран в окно Умелец. Лебедка закреплена на задней стойке (два фото выше). Возле редуктора на раме закреплён кронштейн с электрическим пультом управления. Противовесы условно не показаны.

Строительный подъемник Умелец — вид сбоку. Показан один из габаритных размеров.
Поз.1 на рисунке — электрическая лебедка собственного производства СВПК.

Схема монтажа Подъемника строительного Умелец с применением домкрата распорного «пол-потолок».

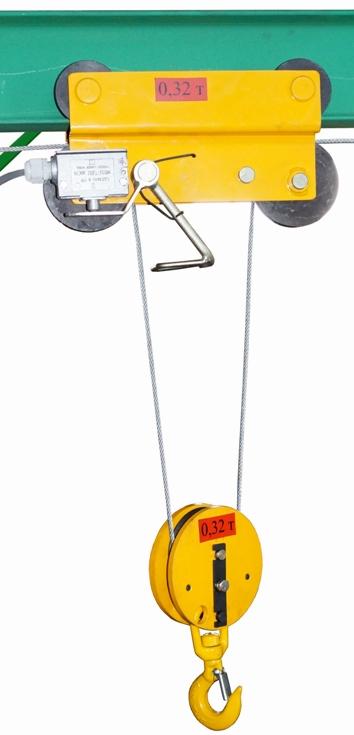

Подъемник Умелец. Кошка и подвеска (поз.6 и 7 на схеме). На кошке расположен микровыключатель, который отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.

  • Подъемник строительный Умелец предназначен для подъема, спуска и перемещения внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 320 кг. Допускается установка подъемника на крышах зданий или сооружений при условии защиты его от атмосферных осадков.
  • Строительный подъемник УМЕЛЕЦ ПС-320 производится в двух исполнениях, отличающихся формой передней стойки: УМЕЛЕЦ ПС-320 и УМЕЛЕЦ-М ПС-320.
  • Кран в окно Умелец является переставным грузоподъемным механизмом, перемещаемым с одного участка работы на другой вручную. Для удобства перемещения и установки в рабочем положении подъемник Умелец оснащен: на стойках задних — опорными колесами с фиксаторами; на стойках передних — регулировочными винтовыми опорами (домкратами).
  • Серийный выпуск подъемника строительного «Умелец» ПС-320 соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», что подтверждается декларацией о соответствии ТС № RU Д-RU.АИ24.В.00096, действ. по 13.12.2018г.
  • Подъемник строительный Умелец ПС-320 соответствует требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», что подтверждается декларацией о соответствии ТС № RU Д-RU.АИ24.В.00139, действительной по 26.08.2019г. Декларация получена по требованию покупателей из Республики Беларусь.

    На рис. показан подъемник строительный Умелец на испытаниях, с поднятым и затянутым по пролетной балке грузом. Затягивание груза осуществляется вручную за ручку-фиксатор 13 (см. также схему ниже).

  • Допускается эксплуатация строительного подъемника Умелец при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С и влажности 75% при плюс 35 град С. В части воздействия климатических факторов подъемник соответствует У2 по ГОСТ 15150.
  • Специалисты СВПК разработали оригинальную конструкцию крана в окно с вылетом стрелы 2 м и колесами позволяющими легко передвигать кран, уникальным тросоукладчиком, обеспечивающим длительный срок службы каната, а также высокопрочным покрытием, позволяющим сохранять отличный внешний вид в течение всего срока службы.
  • Высота подъема груза до 50м (75м — исполнение под заказ), скорость подъема груза до 20 м/мин, режим работы механизма 3М по ГОСТ 25835, мощность двигателя 1,7 кВт, масса подъемника без противовесов не более 220 кг. Диаметр каната — 4,1 мм. Полностью технические характеристики подъемника строительного Умелец приведены в таблице ниже.
  • Кран в окноУмелец поставляется в разобранном виде. Комплект поставки также включает в себя документацию: паспорт на редуктор, паспорт на электродвигатель, руководство по эксплуатации. Порядок сборки указан в руководстве по эксплуатации. Руководство по эксплуатации крана Умелец совмещено с паспортом.
  • Подъемник Умелец не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.

    Подъемник строительный УМЕЛЕЦ: основные размеры и элементы конструкции

    Подъемник УМЕЛЕЦ состоит из следующих основных узлов и деталей: кошки 6 с подвеской 7, балок 2 и 3, стойки передней 4, стойки задней 5, стяжек 11 и 12, лебедки электрической 1. Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями, сборочными единицами и деталями, входящими в комплектацию подъёмника.

    Устойчивость подъемника во время эксплуатации обеспечивается противовесами 9 в количестве 7 штук, либо домкратом распорным 30 (с двумя распорными втулками), перекрывающим диапазон высот до потолка от 2,6 м до 3,1 м — см. схема монтажа слева на этой странице. Распорные домкраты не входят в стандартный комплект поставки — поставляются по дополнительному требованию заказчика.

    Балки 2 и 3 изготовлены из двутавра №12 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

    Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из рамы, на которой закреплены мотор-редуктор и барабан, насаженный одной стороной на выходной вал редуктора, а другой — на подшипниковую опору. Под барабаном расположен прижимной ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. Возле редуктора на раме закреплён кронштейн с электрическим пультом управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке.

    Рабочим органом подъемника является подвеска 7 с кошкой 6. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.

    Читать еще:  Экскаватор Hitachi ZX 160. Технические характеристики, цены и аналоги

    Также на схеме отмечены: 8 — струна; 13 — ручка-фиксатор; 14 — пост тельферный; 15 — ролик в сборе.

    В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.

    Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление — постом кнопочным тельферным 14.

    Подъемник строительный УМЕЛЕЦ: основные характеристики
