Технические характеристики экскаватора ЭО-3322: гидравлическая схема, двигатель, устройство, рабочее оборудование, фото и видео

Содержание

Полноповоротный пневмоколесный экскаватор ЭО-3322

Экскаватор ЭО-3322 является полноповоротной землеройной спецмашиной (одноковшовой) на пневмоколёсном ходу с гидравлическим управлением. Его сразу можно узнать по заднему от кабины расположению двигателя, одинаковым по величине колёсам и передней стреле с различного вида оборудованием. Разработки карьеров, траншей и котлованов – это основное предназначение экскаватора, хотя техническая надежность и удобство управления позволяют использовать его для множества других работ.

Общие данные экскаватора ЭО-3322

ЭО-3322 выпускался на двух заводах – Калининском и Ленинградском экскаваторном. Сейчас выпуск таких машин прекращен, но они до сих пор надежно служат как строителям, так и коммунальникам.

Экскаватор может сохранять работоспособность при температурах от -40 до +40 0C. С ним становятся возможны погрузочные либо разгрузочные работы на сыпучих материалах и мерзлой земле, на предварительно разрыхленных скальных породах и расползающемся влажном грунте (категория грунтов I-IV).

Машина применима:

  • В дорожно-строительных работах;
  • Рытье колодцев и бурении скважин;
  • Мелиоративном строительстве;
  • Сельском хозяйстве;
  • Промышленных проблемах;
  • Земляных разработках в пределах города.

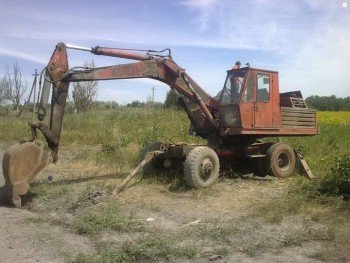

Фото экскаватора на пневмоколесном ходу ЭО-3322:

Техника ценится рачительными хозяйственниками, так как при регулярном техобслуживании может исправно служить долгие годы.

Особенности конструкции

Главная особенность ЭО-3322 – это крутящийся механизм для изменения положения кабины одновременно с рабочим оборудованием относительно оси, расположенной на платформе. Эта возможность дает оператору наилучший обзор выполняемых операций, увеличивает охват работ и повышает производительность экскаватора.

Также для него характерны:

  • Гидравлическое усиление рулевого механизма, облегчающее управление;
  • Недемонтируемые гидроцилиндры подъёма и нижняя часть стрелы;
  • Возможность преодоления уклонов крутизной до 200.

Модификации экскаватора – (ЭО-3322А, ЭО-3322Б, ЭО-3322В и другие) могут иметь сервопривод и полуавтоматическую систему управления для механизированной зачистки дна котлованов.

Технические характеристики

ЭО-3322 может оборудоваться двигателями с разными параметрами и различным навесным рабочим оборудованием, в зависимости от чего его характеристики изменяются в указанных в таблице диапазонах:

Классика отечественного машиностроения: экскаватор ЭО 3322 – технические характеристики модели

Пневмоколёсные гидравлические экскаваторы серии ЭО – это землеройные машины на полном приводе, выпускавшиеся в СССР на Калининском и Ленинградском экскаваторных заводах.

Многофункциональные и надёжные, они и по сей день пользуются популярностью. Их применяют на разных коммунальных работах, на стройках; у экскаватора ЭО 3322 технические характеристики позволяют применять модель при работе на сложных грунтах.

Модификации экскаватора ЭО 3322 и их характеристики

Базовая модель ЭО 3322 несколько раз усовершенствовалась. В результате было создано несколько модификаций исходной машины. Самыми популярными оказались ЭО 3322А и ЭО 3322Д.

Отличительная черта всех агрегатов серии ЭО — полностью гидравлическое управление. Оно имеется во всех модификациях.

Также для всех разновидностей характерны недемонтируемые гидроцилиндры подъёма и нижняя часть стрелы — остальные рабочие устройства съёмные. Различия в технических характеристиках модификаций незначительны, но их стоит рассмотреть отдельно.

Итак, экскаватор ЭО 3322 — технические характеристики:

  • радиус вращения кабины – 2800 мм;
  • высота – 3140 мм;
  • колея – 2040 мм;
  • максимальная скорость 19, 68 км/ч;
  • масса – 14 т;
  • мощность двигателя – от 75 до 100 л.с.(в зависимости от модификации);
  • расход топлива – 12,54 л в час;
  • производительность гидравлической системы – 18 л/мин.

Если рассмотреть отдельно экскаватор ЭО 3322Д и экскаватор ЭО 3322А, технические характеристики которых ненамного отличаются от исходной модели, то их характерной чертой будет сервопривод, облегчающий управление машиной, и уменьшенные габариты.

Читать еще:  Гусеничный экскаватор JCB 220. Технические характеристики, цены и аналоги

В остальном же у модификаций ЭО 3322Д и ЭО 3322А технические характеристики идентичны ЭО 3322.

Основная характерная черта ЭО 3322, как и его модификаций – вращающаяся кабина, позволяющая свести к минимуму лишние движения при работе. Сама кабина отличается на редкость удачным устройством.

Площадь остекления максимальна, что увеличивает оператору радиус обзора, все рычаги управления и контрольные приборы расположены в зоне доступа, усовершенствована шумоизоляция, а также имеется автономное отопление, позволяющее использовать технику при любой погоде с комфортом.

Детали разных моделей серии ЭО взаимозаменяемы: съёмное оборудование, запчасти и даже кабина с одной модели могут быть без труда переставлены на другую.

Любой экскаватор на пневмоколёсном ходу серии ЭО сможет с лёгкостью подниматься по наклонной плоскости под углом до 22 градусов. Также он в состоянии работать в экстремальных условиях — при температурах от -40 до +40 градусов Цельсия он все еще пригоден для использования.

Базовая модель ЭО 3322 оснащена 4-цилиндровым дизельным мотором модели «СМД-17Н» (сделан на основе двигателя трактора МТЗ), с жидкостным охлаждением, непосредственным впрыском топлива и турбонаддувом.

Рабочее оборудование

ЭО 2233 стандартно укомплектован стрелой и ковшем стандартного объёма 0,5 м 3 , закреплённый на обратной лопате.

Помимо стандартного, с агрегатом совместимы ковши объёмом 0,2, 0,4 0,63 и 0,8 м 3 в зависимости от типа проводимых работ.

Также в качестве съёмного оборудования могут использоваться:

  • двухчелюстные ковши объёмом 0,5 или 0,32 м 3 ;
  • пятичелюстные ковши объёмом 0,5 или 0, 35 м 3 ;
  • гидравлический молот СП-71;
  • разрыхлители различных типов.

ЭО 3323 — экскаватор нового поколения

ЭО 3323 представляет собой улучшенную и модернизированную версию ЭО 3322.

Обновлённая модель отличается повышенной производительностью в среднем на 20-30%, упрочнённой конструкцией и большими габаритами.

Также это первая модель в линейке, получившая гусеничный ход.

Основные технические характеристики:

  • высота – 3100 мм;
  • максимальная скорость – 19,4 км/ч;
  • масса – 14,12 т;
  • мощность двигателя – 100 л.с.

Другие модели и модификации

Среди прочих востребованных моделей можно назвать ЭО 4124 и ЭО 6123.

У экскаватора ЭО 6123 технические характеристики таковы:

  • высота – 4460 мм;
  • максимальная скорость -1,55 км/ч;
  • масса – 67 т;
  • мощность двигателя – 170 л.с.

Наличие гусеничного хода отличает экскаватор ЭО 4124. Технические характеристики его таковы:

  • высота – 4000 мм;
  • максимальная скорость – 3,5 км/ч;
  • масса – 32 т;
  • мощность двигателя – 180 л.с.

У модели имеются следующие модификации:

  1. ЭО 4124А;
  2. ЭО 41245А-07;
  3. ЭО 4124ХЛ, предназначенная для работы в условиях низких температур.

Сферы применения

Экскаваторы серии ЭО объединяет возможность работы на сложных грунтах (скальных, глинистых, сыпучих и т.п.). При этом каждая модель имеет свою специфику.

ЭО 3322, 3322А и 3323 являются наиболее многофунциональными моделями и применяются на множестве работ, таких, как:

  • бурение скважин;
  • выкапывание колодцев;
  • выкапывание траншей;
  • мелиорация;
  • погрузка сыпучих веществ и грунта;
  • разработка грунта.

Эти модели одинаково успешно используются как в строительстве, так и при сельскохозяйственных работах.

Экскаватор ЭО 4124 в-основном используется в дорожных работах: рыхлении грунта, взламывании мёрзлой корки грунта и старых дорожных покрытий, дроблении камней (с применением гидромолота), укладке бетонных плит.

Модель ЭО 6123 предназначена для работ на скальном и мёрзлом грунте при низких температурах, поэтому в её комплект входит специальное оборудование – ковши с увеличенным усилием на зубьях. Это помогает эффективнее разрезать твёрдый грунт.

Ценовой ряд

На экскаватор ЭО 3322 цена сравнительно невелика: от 100 (базовая комплектация) до 250 (с полным оборудованием) тыс. руб.

Экскаваторы поздних лет выпуска обойдутся дороже, чем более старые агрегаты. Стоимость б/у машины, как правило, не превышает 150 тыс. руб.

Примерно в том же диапазоне находятся цены на ЭО 3323; в среднем, стоимость такого экскаватора — 200 тыс. руб.

Экскаваторы следующих поколений будут стоить больше: так, средняя цена ЭО 4124 составляет уже 400 тыс. руб.

Экскаватор ЭО 6123 среди всех описанных будет самым дорогим: его стоимость может доходить до 1 млн. руб. и даже превышать эту цифру.

Фото различных моделей ЭО

В этом разделе представлены фото моделей ЭО за работой.

Читать еще:  ХТЗ-17221: технические характеристики





Видео: ЭО в работе

На видео представлена работа экскаватора ЭО-3322, показано, как его испытывают.

Экскаватор ЭО-3322

Экскаватор ЭО-3322 – пневмоколесная полноприводная модель, положившая начало серии экскаваторной техники.

Испытания техники прошли еще в 1970-ом году. Результаты их оказались удовлетворительными. После этого было принято решение о запуске модели в серию. Производство экскаватора открылось на Ленинградском и Калининском заводах. У первых модификаций ЭО-3322 основная часть стрелы выступала в качестве несъемного элемента. Более поздние версии получили моноблочную стрелу.

Данная модель, получившая также название «Калининец», благодаря удачной конструкции и универсальности активно используется в различных областях строительства, коммунального хозяйства и ремонтных работах. Также модель применяется для выполнения погрузочно-разгрузочных операций с мерзлым грунтом, разрыхленными скальными породами и всевозможными сыпучими материалами. Техника оптимально подходит для мелиоративного, промышленного, сельского и транспортного строительства. Ее работоспособность сохраняется при температурных условиях от -40 до +40 градусов.

ЭО-3322 разрабатывали как надежный и доступный вид техники, предназначенный для рытья каналов, котлованов и траншей самого разнообразного назначения. Модель отличали хорошие функциональные возможности и простота конструкции.

Производство экскаватора завершилось довольно давно, потому сейчас купить можно лишь подержанный агрегат, возраст которого 20-25 лет.

Видео

Базовая версия ЭО-3322 оборудуется сменным рабочим устройством погрузчика, обратной лопаты и грейфера. Любые операции экскаватор выполняет при помощи системы гидропривода. При этом сдвоенный насос системы работает от штатного силового агрегата техники. Модель также имеет полноприводный землеройный механизм на пневмоколесном ходу.

Недемонтируемыми в составе ЭО-3322 являются основная часть стрелы и гидроцилиндры подъема.

Модификации

Базовая модификация несколько раз подвергалась существенной модернизации. В итоге появились семь разновидностей экскаватора:

  1. ЭО-3322А;
  2. ЭО-3322Б;
  3. ЭО-3322Б-1 с сервоприводом;
  4. ЭО-3322В с полуавтоматическим комплексом управления, позволяющим механизировать зачистку нижних поверхностей земляных сооружений до требуемых отметок;
  5. ЭО-3322Д;
  6. ЭО-3322Е (только ЛЭЗ);
  7. ЭО-3322И (только КЭЗ).

Технические характеристики

Экскаватор ЭО-3322 имеет радиус вращения кабины вокруг основной оси в 2800 мм. При этом ширина вращающей части равняется 2660 мм, ширина ходовой части – 2700 мм. Высота техники составляет 3140 мм, колея – 2040 мм, колесная база – 2800 мм.

Для выполнения задач, предусмотренных для ЭО-3322, технические параметры модели подходят оптимально. Максимальная скорость экскаватора составляет 20 км/час, а масса техники равняется 14000 кг. Несмотря на столь внушительный вес, ЭО-3322 способен осуществлять подъем по поверхности с углом уклона в 22 градуса.

Расход Топлива экскаватора ЭО-3322

ЭО-3322 имеет показатель расхода топлива 12,54 л в час.

Двигатель

Экскаватор ЭО-3322 комплектуется рядным 4-цилиндровым дизельным мотором модели «СМД-17Н». Силовая установка имеет жидкостное охлаждение, непосредственный впрыск топлива и турбонаддув.

Характеристики двигателя «СМД-17Н»:

  • рабочий объем – 6,3 л;
  • номинальная мощность – 100 л.с.;
  • частота вращения – 1800 об/мин;
  • диаметр цилиндра – 120 мм.

Устройство

Экскаватор ЭО-3322 отличается оригинальной конструкцией, позволяющей гидравлическому оборудованию и кабине с водителем осуществлять свободное вращение вокруг оси, установленной на платформе, что минимизирует количество лишних движений в рамках погрузочных и прочих работ. Техника делает
захват грунта и поворачивается в требуемом направлении, после чего высыпает его.

Экскаватор передвигается на пневматическом колесном ходу. При этом показатель удельного давления на грунт равняется 0,04 МПа. ЭО-3322 способен преодолевать уклоны с 20-градусной крутизной.

Кабина экскаватора отличается удачным обустройством. На главной панели расположены все необходимые для управления и контроля рычаги и приборы. Рулевой механизм снабжен гидравлическим усилителем, позволяющим управлять техникой без особых проблем. Шумоизоляция в кабине обеспечена на высшем уровне. За поддержание нормальной температуры в холодное время года отвечает автономный отопитель. Сам экскаватор функционирует в широком температурном диапазоне.

ЭО-3322 оборудован ковшом в 0,5 кубометра, зафиксированным на обратной лопате, что облегчает работы по погрузке сыпучих материалов или взрыхленного грунта. Помимо ковша классического размера с техникой используется ковши объемом в 0,2; 0,4 и 0,65 кубометра. Также экскаватор совмещается и с другими типами навесного оборудования:

  • различными моделями рыхлителей, относящихся к статическому типу;
  • гидравлическим молотом СП-71;
  • 5-челюстным ковшом в 0,5 или 0,35 кубометра;
  • удлиненной рукоятью;
  • 2-челюстным грейферным ковшом объемом 0,5 или 0,32 кубометра.

Основные механизмы и узлы ЭО-3322 сделаны из высококачественных материалов с большим запасом прочности, потому техника способна функционировать длительное время в суровых условиях эксплуатации. При этом для съемного оборудования необходимо правильное хранение, в данном случае следует руководствоваться рекомендациями изготовителей.

Читать еще:  УАЗ-31519- Характеристики, возможные неисправности, достоинства автомобиля

Серьезных трудностей ремонт и обслуживание ЭО-3322 вызвать не должны. Чтобы техника длительное время сохраняла работоспособность, достаточно соблюдать простые правила:

  • следить за давлением в гидравлической системе, которое должно оставаться на требуемом уровне;
  • контролировать уровень рабочих жидкостей;
  • не использовать экскаватор для работ и задач, которым его функциональные возможности не отвечают;

при появлении неисправностей и проблем быстро устранять их. Запчасти для техники продаются повсеместно, потому достать их особых проблем не составит.

Технические характеристики экскаватора ЭО-3322: гидравлическая схема, двигатель, устройство, рабочее оборудование, фото и видео

Экскаватор ЭО-3322Б (технические характеристики)

Экскаватор поставляется потребителям, оборудованный обратной лопатой с ковшом емкостью 0,5 м3. По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды смежных рабочих органов. К оборудованию обратная лопата (с моноблочной или составной стрелой): ковши емкостью 0,4; 0,63 и 0,2 м3; ковш профильный емкостью 0,5 м3; гидромолот СП-71; рыхлитель статического действия; удлиненная рукоять.

Схема экскаватора ЭО-3322Б

К грейферному оборудованию: грейферные ковши двухчелюстные емкостью 0,32 и 0,5 м3; грейферный ковш пятичелюстной емкостью 0,35/0,5 м3. К оборудованию прямого копания — ковши емкостью 0,57 и 1 м3.

Схема работы экскаватора ЭО-3322Б

Наименование (к рис. 2)

Нормальная рукоять при ковше объемом, м3

Удлиненная рукоять при ковше объемом, м3

Схема работы экскаватора ЭО-3322Б с обратной лопатой и зубом-рыхлителем

Схема закрепления гидромолота СП-71 на экскаваторе ЭО-3322Б

Схема работы гидромолота CП-71 на экскаваторе ЭО-3322Б

Схема работы экскаватора ЭО-3322Б с грейферным оборудованием

Схема работы экскаватора ЭО-3322Б с погрузочным оборудованием

Экскаватор эо-3322б

ЭКСКАВАТОР ЭО-3322Б (рис.9) предназначен для разработки грунта 1-4 групп, отрывки колодцев и других местных выемок, погрузки предварительно разрыхленного грунта 4 5 групп мёрзлого грунта, а также сыпучих материалов из штабеля и других работ в условиях умеренного климата при температуре окружающего воздуха от -40 до +40 °С.

Техническая характеристика

Наибольшая скорость передвижения, км/ч …………………19,66

Наибольший преодолеваемый подъем, град………………….22

Номинальная, мощность, л.с………………………………………..75

Номинальный расход гидрожидкости, л/мин………………….330

Номинальное давление в гидросистеме, МПа………………….16

Экскаватор поставляется потребителям, оборудованный обратной лопатой с ковшом вместимостью 0,5 м.

По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды сменных рабочих органов. К оборудованию обратная лопата: ковши емкостью 0,4; 0,63 и 0,2 м; ковш профильной емкостью е 0,5 м; гидромолот СП-71; рыхлитель статического действия; удлиненная рукоять.

Рис.9. Схема экскаватора ЭО-3322Б:

R — радиус вращения хвостовой части, м………………………………2,8

Б — ширина поворотной платформы (по кабине) ,м………………..2,66

Г — высота оси пяти стрелы, м……………,…………………………….1,96

A — расстояние от оси пяты стрелы до оси вращения, м……….0,45

К — ширина ходовой части, м………………………………………………..2,7

Л — от оси вращения экскаватора до оси задних колес, м…..……1

М — ширина при работе на выносных опорах, м……………………..1,3

К грейферному оборудованию: грейферные ковши двухчелюстные емкостью 0,32 ми 0,5 м; грейферный ковш емкостью 0,35/0,5 м.

К оборудованию прямого копания — ковши емкостью 0,57 и 1 м.

Схемы и кинематические параметры рабочей зоны экскаватора ЭО-3322Б с оборудованием обратная лопата, грейферным оборудованием, оборудованием прямого копания и различными рабочими органами приведены на рис.10-15.

Рис.10. Схема работы экскаватора ЭО-3322Б

Наименование (к рис 10)

Нормальная рукоять при ковше объемом м

Удлиненная рукоять при ковше объемом м

R- радиус, описываемый кромкой зуба кома, м

R- наибольший радиус копания на уровне стоянки, м

Н- наибольшая глубина копания, м

Н-наибольшая высота выгрузки, м

R- радиус выгрузки при наибольшей высоте выгрузки, м

Рис.11. Схема работ экскаватора ЭО-3322Б с обратной лопатой и зубом рыхлителем

R- наибольший радиус копания на уроне стоянки, м…………8,1

Н- наибольшая допустимая глубина забоя, м……………………..0,4

R- радиус, описываемый режущей кромкой зуба, м………………0,6

Рис.12. Схема закрепления гидромолота СП-71 на экскаваторе ЭО-3322Б

Н- высота гидромолота с клином, мм…………………………2530

в — ширина гидромолота, мм ………………………………………640

Рис.13. Схема работы гидромолота СП-71 на экскаваторе ЭО-3322Б:

Н- наибольшая глубина рыхления, м………………………….5,3

R -наименьший радиус рыхления на уровне стоянки, м 3,5

R- наибольший радиус рыхления на уровне стоянки, м 7,6

Ширина забоя (рациональная), м……………………………….5
