Doosan 225: технические характеристики

Содержание

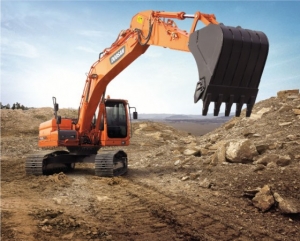

Гусеничный экскаватор Doosan DX225LCA

Комфорт:

Работоспособность гусеничного экскаватора напрямую зависит от работоспособности оператора. При разработке гусеничных экскаваторов компания DOOSAN в первую очередь думала об операторе. В результатедостигнуты значительные эргономические преимущества, которые увеличивают эффективность и безопасность оператора. Больше пространства, лучшаяобзорность, кондиционирование воздуха, очень удобноесиденье…

Все это обеспечивает возможность длительной работы оператора в превосходных условиях.

Производительность:

«Мозг» гидравлического гусеничного экскаватора, система e-EPOS (Электроннаясистем оптимизации мощности), был усовершенствован за счет установкикоммутирующего звена CAN (Сети зоны контроллера), обеспечивающегопостоянный обмен информацией между двигателем и гидравлической системой. В настоящее время эти устройства работают абсолютно синхронно.

Преимущества новой системы e-EPOS сказываются на нескольких аспектах, таких как простота управления и удобство пользователя:

  • Возможность выбора усиленного и стандартного режима гарантирует максимальную эффективность машины в любых условиях.
  • Автоматический режим сброса оборотов позволяет экономить топливо.
  • Рабочая память дает возможность графически отображать состояние машины.
  • Можно отслеживать интервалы техобслуживания и замены масла.

Надежность:

Надежность каждого элемента конструкции влияет на стоимость эксплуатационных

затрат на протяжении всего срока службы гусеничных экскаваторов. КомпанияDOOSAN применяет автоматизированные методы конструирования,высокопрочные материалы и конструкции,

после чего проводит испытания в экстремальных условиях.

Прочность материалов и долговечность конструкций – наши основные приоритеты.

Техническое обслуживание:

сокращенное время технического обслуживания и длинные интервалы увеличивают времяработы оборудования на рабочей площадке. при создании моделей гусеничных экскаваторов компания DOOSAN думала об увеличении прибыли владельца.

Гидравлический насос:

Высокая мощность основного насоса уменьшает время цикла, тогда как высокомощный шестеренчатый насос улучшает эффективность управляющеймагистрали.

Усиленная стрела:

Форма стрелы оптимизирована путем конструирования с применением методаконечных элементов и обеспечивает равномерное распределение нагрузки навсю конструкцию. Все это в сочетании с увеличенной толщиной материалаобеспечивает повышенную

долговечность и надежность за счет ограничения усталости компонентов.

Узел рукояти:

Большая прочность блока рукояти достигнута за счет применения литых элементов и усиления вокруг выступов, чтобы увеличить срок службы гусеничногоэкскаватора DOOSAN.

Х-образное шасси:

Х-образная секция рамы шасси была разработана с применением метода конечныхэлементов и 3-мерной компьютерной симуляции, чтобы обеспечитьувеличенный срок службы и оптимальную прочность конструкции. Прочный иустойчивый механизм поворота.

Гусеницы:

Цепь состоит из самосмазывающихся герметичных звеньев, изолированных от любого загрязнения извне.

Рама D-типа:

Конструкция рамы D-типа увеличивает прочность и уменьшает деформацию при ударах.

Металлокерамическая втулка:

С целью увеличения срока служба и надежности поворотные втулки стрелы,рукояти и ковша изготовлены из высокопластифицированного метала(металлокерамические втулки). Интервалы смазывания увеличены до 250часов (кроме ковша).

Объединенные порты смазки для простоты техобслуживания:

Порты смазки рукояти сгруппированы для простоты доступа

Сиденье на воздушной подвеске (опция):

Оснащенное различными функциями регулирования вперед и назад, а также опорой дляпоясницы, это сиденье в течение дня эффективно сокращает вибрации отработы оборудования. Также учитывая работу в зимних условиях, сиденьегусеничного экскаватора DOOSAN оснащено функцией подогрева.

Купить полноповоротный экскаватор Doosan DX225LCA у официального дилера Дусан.

Экскаватор гусеничный Doosan DX225LCA

Характеристики

  • Производитель Doosan (Дусан)
  • Модель Doosan DX225LCA
  • Назначение гусеничный экскаватор
  • Ковш м.куб. 1,05
  • Ширина гусиниц, мм 600
  • Вес, кг 21500
  • Двигатель DB58TIS
  • Мощность, л.с. 150
  • Стрела, мм 5700
  • Рукоять, мм 2900
  • Глубина копания, мм 6620
  • Длина копания, мм 9900
  • Высота копания, мм 9750
  • Высота разгрузки, мм 6990
  • Габариты ДхШхВ,мм 9485х2990х3005
  • Экологический класс Евро-2
  • Расход топлива (max) 163
  • Топливный бак, мм 400
  • Страна Корея

Экскаватор гусеничный Doosan DX225LCA

Технические характеристики:

  • Объем ковша, м3 1,05
  • Двигатель DOOSAN
  • Модель DB58TIS
  • Объем двигателя, см. 5785
  • Мощность, л.с. при об. в мин. 150/1900
  • Крутящий момент, кг.м/об.мин. 61,5/1400
  • Расход топлива, гр/час на л.с. 163
  • Рабочий вес, кг 21500
  • Удельное давление на грунт кг/см.кв 0,45
  • Максимальная длина копания, мм 9900
  • Максимальная глубина копания, мм 6620
  • Максимальная высота копания, мм 9750
  • Максимальная высота разгрузки, мм 6690
  • Объем ковша, м3 1,05
  • Ширина ковша без бокорезов, мм 1308
  • Длина рукояти, мм 2900
  • Длина стрелы, мм 5700
  • Общая длина, мм 9485
  • Общая ширина, мм 2990
  • Общая высота, мм 3005
  • Топливный бак, л 400
  • Масло двигателя, л 27
  • Система охлаждения, л 24
  • Гидравлическая система, л 330
  • Гидравлический бак, л 240
  • Сила отрыва на ковше, т (норм/увелич.мощн.) 14,3
  • Сила отрыва на рукояти, т (норм/увелич.мощн.) 10,2
  • Максимальный поток гидравлики, л/мин 2-206,5
  • Скорость вращения поворотного мотора, об/мин 11,0
Читать еще:  Четра Т-25: технические характеристики

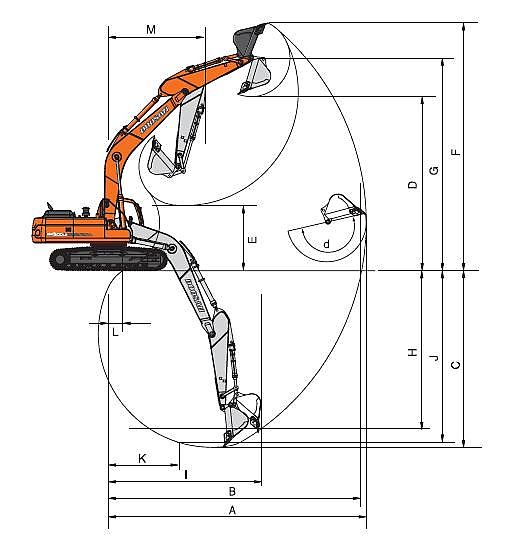

Рабочая зона:

  • Длина рукояти, мм 2900
  • Длина стрелы, мм 5700
  • A Максимальная длина копания 9900
  • В Максимальная глубина копания 6620
  • С Максимальная высота копания 9750
  • D Максимальная высота разгрузки 6990
  • E Минимальный радиус поворота 3410

Стандартное оборудование:

  • Регенерация потока стрелы и рукояти
  • Клапаны фиксации стрелы и рукояти
  • Клапаны исключения отдачи при повороте
  • Резервные каналы (клапан)
  • Включение форсированного наддува одним нажатием.

Кабина и интерьер

  • Демпфирующие крепления кабины
  • Всепогодная кабина с шумоподавлением
  • Кондиционер воздуха
  • Сиденье с регулируемой подвеской с подголовником и регулируемым подлокотником
  • Подъемное переднее окно и съемное нижнее переднее окно
  • Освещение кабины
  • Стеклоочиститель ветрового стекла с прерывистым режимом работы
  • Прикуриватель и пепельница
  • Держатель для стакана
  • Термос
  • Цветная панель ЖКД
  • Диск регулирования об/мин двигателя
  • AM/FM радиоприемник
  • Дистанционный выключатель радио
  • Резервный разъем питания 12 В
  • Последовательный порт связи для подключения ноутбука
  • Ручка джойстика с 3 переключателями
  • Противосолнечный козырек
  • Прозрачная крыша
  • Техника безопасности
  • Большие поручни и ступенька
  • Усиленные металлические противоскользящие пластины
  • Ремень безопасности
  • Гидравлический рычаг блокировки
  • Защитные очки
  • Молоток для аварийного покидания кабины
  • Правое и левое зеркала заднего вида
  • Сигнализатор хода
  • Защитная крышка аккумуляторной батареи

Прочее

  • Очиститель воздуха с двумя элементами
  • Отделитель воды
  • Топливный фильтр
  • Фильтр пыли для радиатора/охладителя масла
  • Система предотвращения перегрева двигателя
  • Система предотвращения повторного запуска двигателя
  • Система самодиагностики
  • Генератор (24 В, 60 А)
  • Электрический звуковой сигнал
  • Галогеновые рабочие фонари (2 на раме, 2 на стреле)
  • Гидравлический регулятор натяжении гусеницы
  • Ограждения гусеничной рамы
  • Смазанное и герматизированное звено гусеницы

Фильтр очистки воздуха сапуна бака гидравлического масла

Дополнительное оборудование:

Техника безопасности

  • Клапан защиты от разрыва шлангов стрелы и рукояти
  • Устройство оповещения о перегрузке
  • Защита кабины верхняя/передняя (Стандарт ISO 10262, FOGS)
  • Сигнализатор хода и поворота
  • Проблесковый маячок
  • Запортный клапан

Кабина и интерьер

  • Сиденье на воздушной подвеске
  • CD/MP3 плеер
  • Касетный проигрователь
  • Защитный экран от дождя

Прочее

  • Подвеска для дробилки
  • Подвеска для быстросъемного соединения
  • Дополнительная подвеска
  • Гидромолот с клапаном управления потока — дробилка
  • Дробилка с наклоном — вращающаяся
  • Грейфер — быстросъемное устройство
  • Башмак 700 мм/800 мм/ 900 мм
  • Нижний стеклоочиститель
  • Подогреватель топлива
  • Генератор большой мощности (24 В, 80 А)
  • Топливозаправочный насос.
  • Рабочее освещение
  • 4 лампы спереди и 2 сзади кабины
  • 2 лампы спереди кабины
  • 1 на противовесе
  • Противовес

Гусеничный экскаватор Doosan DX225LCA

Компания-производитель прорабатывает свои продукты до мельчайших деталей. Это касается и экскаватора Doosan DX225LCA, для изготовления которого используются материалы высокого качества и надежности. Современные технологии и оборудование позволяют максимально автоматизировать процесс, что положительно сказывается на прочности и долговечности машины. Кабина оператора отличается комфортом и безопасностью, что увеличивает продуктивность и скорость выполнения работ.

Гусеничный экскаватор Doosan DX225LCA

Гусеничный ход позволяет использовать строительную специальную технику в условиях ослабленных грунтов, мягкого или переувлажненного основания. Высокая проходимость обеспечивается даже на глиняном, песчаном и лессовом грунте.

Основное предназначение экскаватора Doosan DX225LCA – производство погрузочных и земляных работ. Экскаватор легко справляется с устройством выемок – траншей, котлованов, ям, и насыпей – дамб, отвалов и т.д. К другой области применения можно отнести строительство. Здесь Дусан 225 способствует увеличению скорости сноса строительных объектов, производит работы по благоустройству территорий. В дорожно-ремонтном хозяйстве экскаватор может использоваться для снятия существующего дорожного полотна. Для эффективной работы в сельхоз деятельности и коммунальном хозяйстве устанавливаются дополнительные рабочие органы.

Особенности и преимущества

К особенностям экскаватора Дусан 225 относится возможность выбора одного из стандартных режимов работы:

  • мощный. При этом вся производительность силовой установки задействована в выполнении сложных задач;
  • стандарт. Используется 85% мощности двигателя, используется для производства любых работ.
Читать еще:  ДТ-54: Технические характеристики

Экскаватор Doosan DX225LCA

Системы управления рабочим органом отличаются высокой точностью, что гарантирует безопасность и простоту выполнения работ любой сложности. Элементы управления оборудованы кнопками, контролирующими навесные рабочие органы. Это могут быть захват, грейфер, дробилка и т.п. Рукоятки экскаватора Doosan 225 способствуют быстрому и качественному перемещению груза в поднятом ковше по территории площадки, а также обеспечивают высокое вырывное усилие без необходимости приложения дополнительных усилий.

К основным преимуществам техники относятся производительность, надежность, длительный срок службы, а также быстрая окупаемость техники.

Технические характеристики и габариты

Основные технические характеристики Doosan DX225LCA:

При этом весит техника 20,9 т. Габариты Doosan DX225LCA 9,5 м х 2,99 м х 3,01 м. В стандартную комплектацию входит стреловой механизм длиной 5,7 м и рукоять длиной 2,9 м.

Силовой агрегат

Высокие характеристики Дусан 225 обусловлены установкой мощного мотора собственного производства DB58TIS объемом 5,8 л. Он располагается по центру машины и оснащается инновационной системой e-Epos. Данная электронная система управления имеет следующие преимущества:

  • контроль над всеми датчиками техники, что обеспечивает своевременное оповещение оператора в случае поломки или неисправности;
  • отслеживает интервалы замены масла и проведения сервисных работ;
  • устанавливает потребление горючего в зависимости от режима работ;
  • для сокращения расхода предусмотрена возможность понижения частоты вращения силовой установки;
  • наличие рабочей памяти, с помощью которой производится быстрое и эффективное решение сложных задач;
  • выбор режима работ (стандартный или мощный), что обеспечивает максимальную производительность.

Предельная мощность мотора составляет 150 лошадиных сил. Вес его равен 480 кг. Расход топлива Doosan DX225LCA в стандартном режиме работы составляет 163 г/л.с. за час работы. Частота вращения двигателя – 2200 оборотов за минуту. Бак для дизельного горючего вмещает 400 л, что гарантирует несколько часов безостановочной работы.

Устройство

Экскаватор Дусан 225

На экскаватор Doosan DX225LCA устанавливается стреловой механизм повышенной прочности. Моделирование его производилось посредством 3D технологий, которые дают возможность рассчитать конструкцию методом конечных элементов. Это гарантирует рациональное распределение усилий в сечениях стрелы. Второй особенностью Doosan 225 является использование материалов высокого качества, обладающих надежностью и прочностью.

Ходовая часть

Дусан 225 оснащается гусеничным ходом, что обеспечивает высокую проходимость на любом основании. Система управления e-Epos позволяет сократить потребление горючего, а производительность при этом остается высокой. В результате техника быстро окупается. В качестве несущего остова используется D-образная конструкция, обладающая повышенными прочностными и жесткостными характеристиками. Такие же преимущества имеет крестообразное шасси экскаватора Дусан 225, которое моделировалось как конечно-элементная модель. Положительным эффектом расчета МКЭ является исключение концентрации напряжений в ослабленных местах, их упрочнение и увеличение длительности эксплуатации техники.

Гусеничная лента состоит из самосмазывающихся звеньев, характеризующихся герметичностью, что предотвращает попадание пыли и грязи внутрь, тем самым увеличивая их износостойкость. Несмотря на большой вес Doosan DX225LCA, он оказывает низкое давление на основание за счет использования широкой гусеничной ленты.

Гидравлическая система

Гусеничный экскаватор Doosan DX225LCA оснащается современной гидравлической системой, производительность которой повышается при совместной работе с улучшенным коммутатором и системой рационального разделения мощности. Также положительный эффект проявляется в упрощении управления и увеличении точности работ.

Операторское место

На Дусан 225 устанавливается эргономичная современная кабина с усовершенствованными системами. В стандартную комплектацию теперь входит система кондиционирования и вентилирования воздуха, которая отвечает за поддержание комфортного микроклимата в салоне. Управляемые воздуховоды позволяют оптимизировать направление подачи воздуха заданной температуры, стандартно используются 5 режимов работы.

Опционально устанавливается сидение с пневмоподвеской, в базовой сборке сидение не оборудуется таким элементом. Кресло настраивается под индивидуальные особенности водителя – может перемещаться по длине кабины, а также регулируется поясничная опора. Во время работы экскаватор Doosan DX225LCA поддается действию вибрации, для ее снижения используется пневматическая подвеска сидения. Такое кресло оборудуется подогревом.

В салоне имеются отсеки для вещей, устанавливается аудиомагнитола. К характерным чертам кабины экскаватора Doosan 225 следует отнести:

  • зеркала заднего вида, которые обеспечивают безопасность работ;
  • поручни для входа и выхода из кабины;
  • термос;
  • подъемное лобовое стекло внизу;
  • козырек для защиты от солнца;
  • цветной монитор;
  • пепельницу и прикуриватель;
  • элементы крепления с демпферами, которые понижают колебания в салоне при работающем оборудовании.

Удобство эксплуатации и обслуживания

Рукоять экскаватора Дусан 225 имеет прочный и надежный узел крепления, в нем присутствуют монолитные детали и элементы усиления вокруг выступающих частей. Это дает возможность использовать механизм более длительный период времени без необходимости замены или ремонта деталей.

Читать еще:  МТЗ 422: технические характеристики

Для сокращения продолжительности простоев предусмотрены увеличенные сервисные интервалы, а техническое обслуживание производится в самые короткие сроки.

Транспортировка к месту работы

Навесное оборудование

Широкая сфера применения Doosan 225 обусловлена возможностью установки большого количества навесных органов, среди которых наибольшей популярностью пользуются:

  • грейферы;
  • гидравлический молот;
  • усиленные ковши с возможностью вырывать грузы с усилием до 25 т;
  • сверхусиленные ковши, усилие на отрыв которых превосходит 25 т;
  • ковши для измельчения скальных пород.

Для работы в сельском хозяйстве Дусан 225 может оснащаться рыхлителями и прочими специальными рабочими органами.

Модель позиционируется как производительная, эффективная, надежная, прочная техника с отличным отношением стоимости и качества.

Модификации

Существует две модификации техники:

  1. Doosan DX 225LCA SLR представляет собой гусеничный экскаватор, оборудованный удлиненной рукоятью. Это позволяет использовать технику для планировки дна водоемов, рытья более глубоких выемок, сноса высоких строительных объектов, что невозможно для стандартной модели. За счет увеличения длины механизма увеличивается и опрокидывающее усилие. Стандартный рабочий орган имеет меньший объем, чем у модели 225.
  2. Doosan DX225LCA MH – это металлопогружатель. Вес его несколько больше, чем стандартной машины, а двигатель имеет меньшую мощность. Чаще всего спецтехника используется для производства погрузочных работ с помощью грейферного рабочего органа, который входит в стандартную сборку.

Стоимость нового и б/у

Купить Дусан 225 без пробега в настоящее время практически невозможно, стоимость представленных моделей составляет 5,1 млн. руб. в стандартной комплектации. Цена Doosan DX225LCA б/у, который можно найти повсеместно, варьируется в пределах от 4 млн. руб. до 4,5 млн. руб. при условии выпуска техники в 13/14 годах.

Арендовать экскаватор можно за 1300 – 1800 руб. на час, т.е. рабочая смена обойдется в 9000 – 14000 руб.

Аналоги

Аналогом данной модели является экскаватор Hyundai 200.

Doosan DX225LCA: технические характеристики, обзор, описание

Технические характеристики Doosan DX225LCA

Источник фото: doosan.com Фото Doosan DX225LCA

Масса экскаватора составляет 21,5 тонны. Одной из отличительных черт является возможность использования большого количества различного навесного оборудования: усиленные и сверхусиленные ковши, грейфер, гидромолот и т.д.

Характеристики Doosan DX225LCA

Высота копания (макс.)

Глубина копания (макс.)

Высота разгрузки (макс.)

Удельное давление на грунт

Сила отрыва на рукояти

Сила отрыва на ковше

Габариты

Длина рукояти экскаватора Doosan 225 составляет 2 900 мм (стандартная комплектация), длина стрелы машины — 5 700 мм.

Двигатель

Рассмотрим характеристики силовой установки данной модели. Двигатели, которые ставятся на экскаваторы DX225LCA, производства Doosan. Производитель оснастил силовые агрегаты усовершенствованной системой управления e-EPOS. Характеристики электронной системы оптимизации мощности были улучшены путем установки коммутирующего звена CAN.

Источник фото: doosan.com Фото Doosan 225

Установка e-EPOS позволяет выбирать режим мощности работы экскаватора (стандартный или усиленный), а также отслеживать интервал замены масла или технического обслуживания экскаватора Doosan DX225LCA. Имеется функция самодиагностики. Экономить топливо помогает наличие автоматического режима сброса оборотов.

Технические характеристики двигателя

116 кВт при 2 200 об/мин

Максимальный крутящий момент

603 Нм при 1 400 об/мин

Скорость движения гусеничного экскаватора DX225LCA варьируется в пределах от 3 до 5,5 км/ч.

Гидравлическая система Doosan 225

Система представлена двумя аксиально-поршневыми насосами переменного рабочего объема (главные насосы; максимальный расход — 2х206,5 л/мин), а также шестеренчатым насосом управляющего корпуса (максимальный расход — 28,5 л/мин).

Максимальное давление в системе

  • 330 кгс/куб. см (стандартный режим)
  • 350 кгс/куб. см (режим мощности)

Ходовая часть

Использование широкой гусеничной ленты в конструкции экскаватора Doosan DX225LCA позволило существенно снизить давление на основание. Попадание внутрь грязи и пыли предотвращают самосмазывающиеся герметичные звенья гусениц. Башмаки (по 49 с каждой стороны; с тройными грунтозацепами) созданы из катаного сплава с двойной индукционной закалкой.

Заправочные емкости

Конечный привод (каждый)

Кабина оператора DX225LCA

Производитель включил в базовую комплектацию кабины гусеничного экскаватора Doosan DX225LCA солнцезащитный козырек, открывающееся нижнее лобовой стекло, поручни для входа и выхода из кабины, цветной дисплей, камеру заднего вида, прикуриватель и пепельницу, а также термос.

Источник фото: doosan.com Характеристики Doosan DX225LCA позволяют использовать его в сложных рабочих условиях

Для поддержания комфортных температурных характеристик внутри кабины установлен кондиционер с пятью рабочими режимами. Опционально возможна установка сиденья на воздушной подушке. В стандартной комплектации оно идет с подогревом для комфортной работы в зимний период, а также со специальной опорой для поясницы.

Для поглощения вибрации, создаваемой во время работы, используются демпфирующие крепления при монтаже кабины.

Аналоги

Видео

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
